Aunque el hormigón ha sido perfeccionado durante más de un siglo, su talón de Aquiles sigue siendo prácticamente el mismo: la fisuración por tracción. Esta fragilidad ha acompañado siempre a un material que sostiene ciudades, puentes y diques, que si bien resiste admirablemente a compresión, se abre con facilidad cuando el tiempo, la humedad o las cargas lo empujan más allá de su límite elástico. Y lo pero es que las fisuras no son un simple accidente visual, sino que permiten la entrada del agua, los cloruros, el dióxido de carbono o los sulfatos, y con ellos se inicia una degradación silenciosa que compromete armaduras y vida útil.
No debemos ser expertos en esto, estoy seguro que todos hemos observado alguna vez cómo estas grietas actúan como pequeñas heridas que piden ser tratadas antes de transformarse en patología. En este contexto, el interés por hormigones de mayor durabilidad no es solo académico. Empresas del sector como Prehorquisa han mostrado un enfoque estratégico hacia soluciones que minimicen mantenimiento y mejoren la resistencia frente a agentes agresivos, en especial en prefabricados sometidos a ciclos de humedad, sales o CO₂. Este impulso industrial ha contribuido a abrir camino a una nueva generación de materiales activos.
Y así llegamos a esta tecnología que, sin exageración, puede describirse como un hormigón que cicatriza. Un material que integra procesos biológicos, química mineral y diseño de ingeniería. A lo largo de este artículo, profundizaremos en cómo funciona hormigón autorreparable, qué mecanismos lo activan, qué límites tiene y qué tecnologías complementarias están surgiendo para extender la durabilidad estructural.
También analizaremos su relevancia para la ingeniería actual, en un contexto donde la eficiencia, la sostenibilidad y la resiliencia ya no son valores opcionales.
¿Qué es el hormigón autorreparable?
El hormigón autorreparable es un compuesto cementicio capaz de recuperar parte de su integridad tras sufrir fisuras internas o superficiales. La idea no es nueva; en realidad, el hormigón convencional posee una capacidad limitada de autocuración, aunque depende de factores ambientales y de la presencia de partículas de cemento sin hidratar. Sin embargo, esta capacidad natural rara vez es suficiente para un desempeño fiable en obra real, porque solo actúa en microfisuras extremadamente finas.
La transición desde el hormigón convencional hacia materiales activos
Durante décadas, la ingeniería civil ha trabajado sobre un paradigma pasivo: diseñar, construir, esperar el deterioro y actuar después. La llegada del hormigón autorreparable descoloca este ciclo. El material deja de ser una piedra inerte y pasa a comportarse como un sistema que detecta su propio deterioro y desencadena un proceso interno que restaura su estanqueidad.
Este cambio conceptual ha sido documentado de manera creciente en la literatura científica reciente, especialmente en investigaciones centradas en la biomineralización bacteriana (MDPI, 2024).
El enfoque combina ciencia de materiales y principios inspirados en la naturaleza. Igual que un hueso fracturado vuelve a unirse, el hormigón autorreparable usa mecanismos internos para sellar sus heridas.
Autorreparación autógena y autorreparación autónoma: dos caminos con resultados distintos
Es fundamental diferenciar dos tipos de comportamiento:
- Autorreparación autógena: se basa en reacciones químicas naturales del hormigón cuando entra agua a través de una microfisura. Esta vía ofrece un margen reducido, efectivo solo en anchos por debajo de 0,2 mm, según estudios sobre hidratación continua y carbonatación en grietas finas (REVA University, 2023). La eficacia suele depender de una humedad constante, poco habitual en estructuras expuestas.
- Autorreparación autónoma: se logra incorporando bacterias encapsuladas, nutrientes o polímeros específicos en la mezcla. En este grupo se encuentra el sistema bacteriano más difundido y tecnológicamente avanzado. Aquí la recuperación es más predecible y más amplia. El material responde cuando se produce una fisura, activando un mecanismo que genera carbonato de calcio dentro de la grieta.
La revolución actual se encuentra en este segundo tipo: un hormigón que contiene todo lo necesario para reparar daños futuros.
Cómo funciona el hormigón autorreparable paso a paso
Este punto es fundamental, porque muchos lectores buscan precisamente una descripción clara de cómo funciona hormigón autorreparable, tanto en términos de secuencia como de química interna. La ciencia detrás de este material parte de un principio sencillo: las fisuras, que tanto perjudican a un hormigón tradicional, se convierten aquí en la condición que despierta a un sistema de reparación latente.
El principio activo: bacterias, nutrientes y microcápsulas en la mezcla
Las bacterias del género Bacillus y Sporosarcina son especialmente adecuadas por su capacidad de sobrevivir en ambientes alcalinos. En estado de espora soportan pH superiores a 12, escasez de oxígeno y temperaturas variables. Este comportamiento ha sido estudiado ampliamente en investigaciones sobre viabilidad a largo plazo en matrices cementicias (PMC, 2024).
Los elementos principales que se integran al hormigón son:
- Esporas bacterianas: resistentes, estables durante décadas.
- Nutrientes como el lactato de calcio: un compuesto que sirve de alimento y aporta calcio para formar calcita.
- Microcápsulas o áridos porosos: protegen a las esporas durante el mezclado y actúan como reservorios.
Este conjunto queda atrapado en un entorno que permanece inerte mientras la estructura está íntegra.

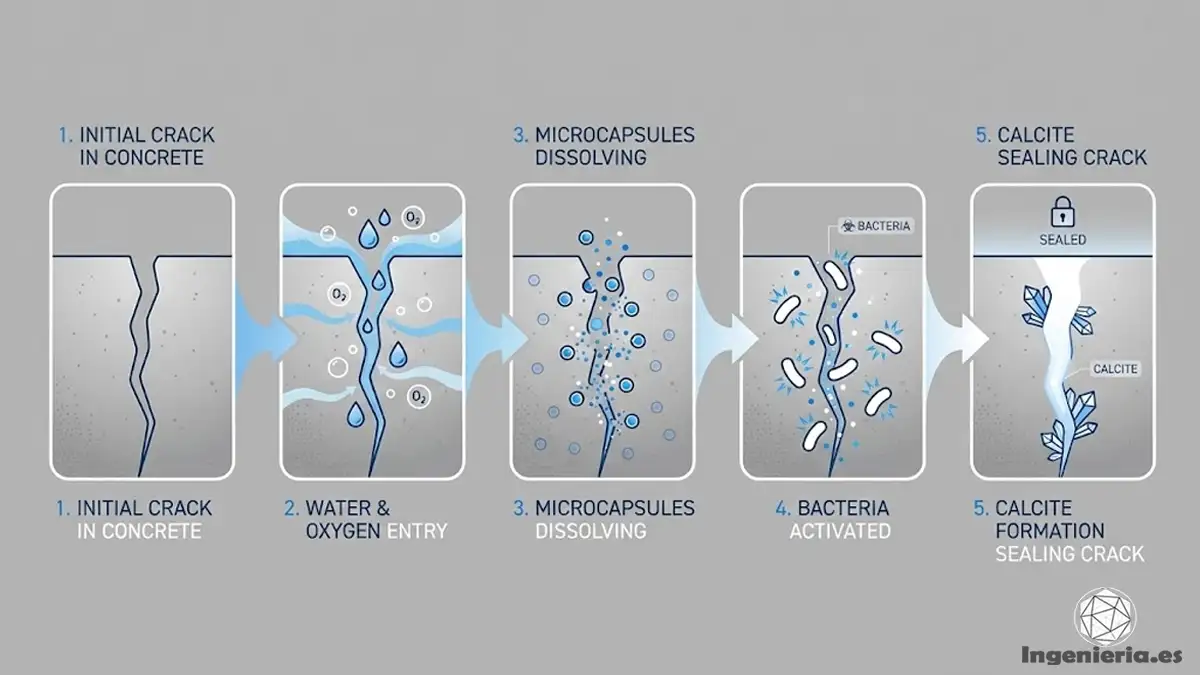

El mecanismo de activación: de la fisura al despertar bacteriano
El proceso de activación puede entenderse como un pequeño ciclo vital que se enciende al fracturarse la masa cementicia. El mecanismo sigue una secuencia:
- Aparición de la fisura: la tracción o retracción genera una abertura interna
- Entrada de agua y oxígeno: la humedad penetra por capilaridad, algo imposible en un hormigón completamente sellado
- Disolución de cápsulas: las cápsulas biodegradables se abren debido a la acción del agua
- Reactivación bacteriana: la espora se hidrata y vuelve a su forma metabólicamente activa
- Consumo del nutriente: la bacteria metaboliza el lactato de calcio, obteniendo energía.
Este despertar es un momento decisivo porque permite que la fisura se convierta en un microentorno donde la vida microscópica genera materia mineral.
La reacción de biomineralización: una arquitectura mineral generada por vida microscópica
El mecanismo clave es la precipitación de carbonato de calcio. Para los estudiantes de ingeniería, la ecuación sintetiza ese proceso:
La reacción provoca:
- Formación de carbonato de calcio (calcita) que rellenará la fisura
- Producción de dióxido de carbono que reacciona con la portlandita circundante para generar aún más calcita
- Consumo de oxígeno que contribuye a inhibir procesos de corrosión
- Generación de agua que mantiene hidratación local.
El resultado final es un tapón mineral cuya composición es similar al propio hormigón. La fisura deja de ser un punto vulnerable y se transforma en un área densificada.
Este mecanismo, descrito en múltiples estudios de precipitación inducida microbiológicamente, ha demostrado una elevada eficiencia en la reducción de permeabilidad y en la mejora de la durabilidad (MDPI Materials, 2024).
¿Qué tipo de grietas puede reparar el hormigón autorreparable?
El entusiasmo por esta tecnología debe equilibrarse con una compresión rigurosa de sus límites. La ingeniería necesita certezas y rangos operativos claros, y como estudiantes o profesionales, esto es fundamental.
Límites de apertura: rangos efectivos en obra real
Los estudios recientes permiten establecer valores aproximados:
- Grietas eficientes hasta 0,8 mm: la biomineralización es capaz de rellenar y sellar aberturas dentro de este rango.
- Grietas de casi 1 mm: casos documentados en laboratorio, aunque con cinética más lenta.
- Grietas menores de 0,25 mm: se cierran con rápida precipitación y alta densificación.
La razón física es directa: cuanto mayor es la abertura, mayor es el volumen de calcita necesario.
Tiempos de cicatrización y condiciones ambientales para un sellado eficiente
El proceso suele desarrollarse en escalas temporales más próximas a la biología que a la química industrial. Los tiempos habituales son:
- Entre 21 y 56 días: lapso típico para un cierre efectivo
- Temperatura moderada: acelera la actividad metabólica
- Humedad presente: condición imprescindible para iniciar la reparación.
Estos plazos coinciden con los ciclos de puesta en servicio de muchas estructuras, lo que permite que la tecnología funcione sin retrasar procesos constructivos.

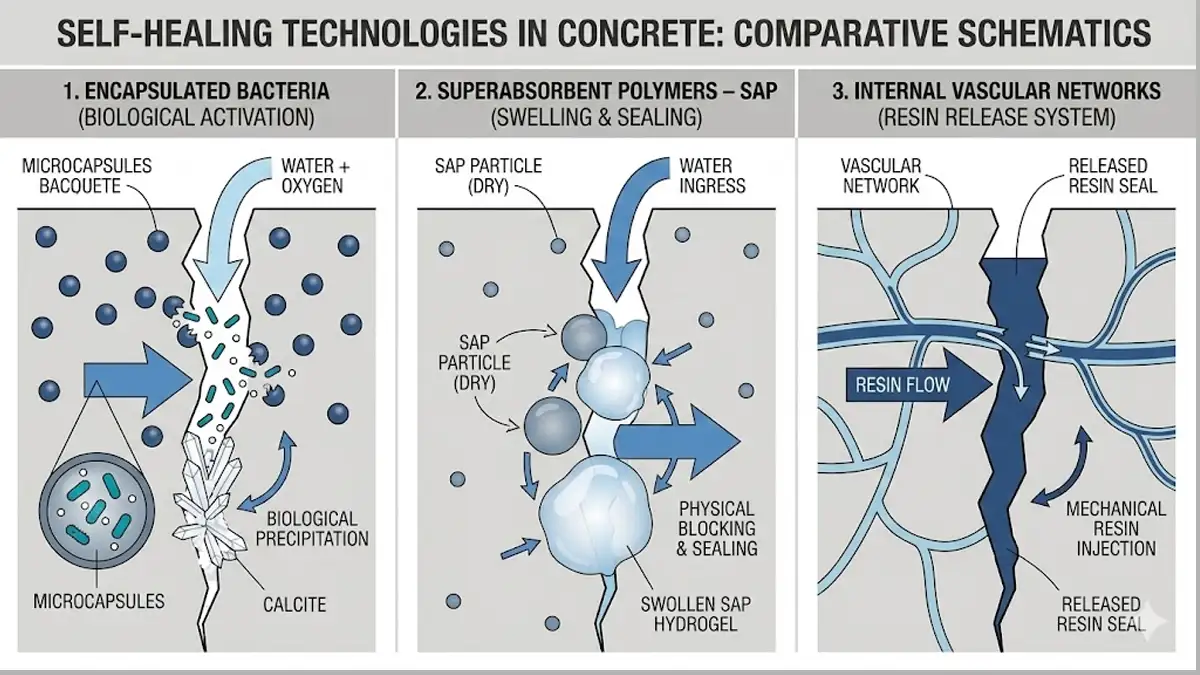

Más allá de las bacterias: tecnologías adicionales de autoreparación
La ingeniería civil contemporánea no se limita a una única vía. El hormigón autorreparable basado en bacterias es prominente, aunque convive con otros sistemas que aportan soluciones complementarias.
1. Polímeros superabsorbentes (SAP) como mecanismo inmediato de sellado
Los SAP se hinchan en contacto con agua, creando un gel que obstruye temporalmente la fisura. Este mecanismo ofrece:
- Sellado inmediato del flujo de agua
- Curado interno que promueve hidratación secundaria.
Los estudios sobre SAP muestran mejoras claras en el control de humedad interna y en la reducción de penetración de agentes agresivos (MDPI Materials, 2024). Aunque no generan una estructura mineral equivalente al hormigón original, actúan como primera barrera frente al deterioro.
2. Redes vasculares internas como sistema de curado programado
La analogía biológica es evidente: una red de canales se integra en el interior del elemento. Cuando una fisura corta estos conductos, se libera un agente curativo. Este puede ser un polímero reactivo o un material de base mineral.
Sus principales ventajas:
- Reparaciones controladas mediante liberación direccional
- Alta compatibilidad con prefabricados industriales
- Posibilidad de usar diferentes agentes según las necesidades estructurales.
Las redes vasculares resultan atractivas para elementos complejos o de geometrías delicadas donde el control de la cicatrización requiere precisión.
Ventajas estructurales: la importancia de la estanqueidad en la durabilidad del hormigón
Uno de los aprendizajes más interesantes para cualquier estudiante de ingeniería es que la durabilidad depende de la capacidad del hormigón para proteger la armadura. La fisura es la puerta que abre el camino al deterioro. Si se controla la entrada de agua y gases agresivos, la vida útil aumenta de forma significativa.
1. Control de permeabilidad y protección frente a agentes agresivos
Los beneficios están ampliamente documentados en varios estudios:
- Reducción de la permeabilidad: un descenso aproximado del 50% en el transporte de agua
- Disminución del ingreso de cloruros: hasta un 55%, lo que reduce la posibilidad de despasivación de armaduras
- Aumento de densidad microestructural: reforzando zonas críticas.
El cierre de fisuras con calcita mejora el entorno alrededor del acero, creando una barrera mineral adicional que limita el avance de los agentes agresivos.
2. Impacto sobre la corrosión de armaduras y vida útil de la estructura
El mecanismo biológico añade un elemento singular: el consumo de oxígeno durante la reparación. Esta característica reduce la disponibilidad de oxígeno en la fisura, un factor muy importante en las reacciones electroquímicas que desencadenan la corrosión.
La combinación de barrera física y entorno químico más estable explica por qué las estructuras con hormigón autorreparable muestran tasas de corrosión significativamente menores en comparación con hormigones fisurados sin tratamiento.
Este doble efecto prolonga de forma notable la vida útil de puentes, prefabricados, tanques de almacenamiento, túneles y otras infraestructuras expuestas.
El porvenir de un material que aprende del tiempo
El hormigón autorreparable representa una evolución técnica y conceptual. Integra dentro de sí mismo un mecanismo que responde al deterioro inevitable. En el ámbito académico, abre nuevas vías para el estudio de materiales activos. En el sector profesional, aporta una solución pragmática a uno de los mayores desafíos económicos y ambientales de la construcción: la reparación constante.
A medida que la tecnología se perfeccione y su adopción industrial aumente, es razonable imaginar un panorama donde los materiales se comporten como sistemas vivos, capaces de adaptarse, reaccionar y protegerse.
Para los estudiantes de ingeniería en España, comprender cómo funciona hormigón autorreparable es entender los cimientos de una nueva etapa en la ciencia del hormigón. Una etapa en la que la naturaleza y la técnica convergen para dar forma a infraestructuras más duraderas, más eficientes y más alineadas con las necesidades de un futuro sostenible.
Referencias consultadas:
- MDPI. (2024). Autogenous healing of cracks in concrete: Efficiency and limitations. Buildings, 14(6), 1744. Consultado de: https://www.mdpi.com/2075-5309/14/6/1744
- REVA University. (2023). Review on durability of bacteria-based bio-concrete. Journal of Civil Engineering, 13(1). Consultado de: https://imanagerpublications.com/assets/htmlfiles/JCE13(1)January-March202319319.html
- National Center for Biotechnology Information. (2024). Long-term viability of Bacillus spores in concrete structures. PMC11730074.
- MDPI. (2024). Self-sealing and -healing performance of concrete using superabsorbent polymers. Materials, 17(14), 1942. Consultado de: https://www.mdpi.com/2073-4360/17/14/1942
