Cuando la ingeniería se cuela en los rótulos
Mucha gente cree que el diseño gráfico y el arte de la rotulación es únicamente una cuestión de creatividad, estética y un poco de buen gusto con tipografías. Pero claro, se olvidan del trasfondo técnico y tecnológico que hay detrás. Y aquí es donde surge la ingeniería, que muchas veces pasa desapercibida entre luces LED, vinilos coloridos y letras tridimensionales. Pero sin ella, los rótulos para negocios no serían ni seguros, ni duraderos, ni eficientes. Y desde luego, no serían viables a nivel de producción industrial.
Porque sí, los rótulos publicitarios son más que un cartel bonito. Son sistemas complejos que requieren un diseño técnico bien planteado, elección adecuada de materiales, procesos de fabricación precisos y una integración eléctrica que cumpla normativas. Si el cartel va en altura o soporta cargas de viento, ya estás metido hasta las cejas en cálculos estructurales. Si lleva iluminación, te toca hablar de eficiencia energética, disipación térmica y vida útil de componentes electrónicos. Y si va pegado en un coche, más te vale entender de adherencias, deformaciones y microcanales de aire. Todo esto no es diseño gráfico: es pura ingeniería aplicada a la rotulación comercial.
En este artículo te voy a contar cómo la ingeniería aplicada influye en el diseño y fabricación de rótulos. Veremos los materiales más utilizados, los procesos industriales detrás de cada tipo de rótulo, la integración eléctrica de sistemas LED, la influencia de la normativa estructural, y cómo ha evolucionado la rotulación de vehículos gracias a los nuevos vinilos de alta conformabilidad.
Materiales modernos que lo cambian todo
El primer paso en cualquier diseño técnico de rótulos publicitarios es elegir bien los materiales. Y aquí es donde se nota la diferencia entre un proyecto bien planteado y una chapuza de manual. Antiguamente, todo se hacía con acero y mucha soldadura. Pero el acero pesa, se oxida y requiere mantenimiento constante. Por eso hoy se prefiere el uso de aluminio en casi todos los rótulos para negocios, sobre todo en letras corpóreas, cajones de luz y bastidores estructurales (Tupp Signs, 2020).
El aluminio tiene varias ventajas:
- Es ligero, lo que facilita la instalación y reduce la carga sobre las fachadas
- Es resistente a la corrosión, ideal para exteriores
- Se trabaja fácilmente con maquinaria CNC y dobladoras.
A nivel profesional, también se usan paneles sandwich tipo Dibond o Alucobond, que combinan láminas de aluminio con un núcleo plástico. Son rígidos, duraderos y visualmente impecables. Este tipo de materiales se emplean sobre todo en fachadas, porque permiten grandes dimensiones con poco peso y sin deformarse.
Pero la cosa no se queda ahí. Para letras para rótulos luminosos, el frontal suele ser de acrílico o policarbonato. No cualquier acrílico vale: los de calidad industrial están tratados contra rayos UV y golpes, lo cual garantiza que los colores no se degraden con el sol y que aguanten impactos sin agrietarse.
No cabe duda de que el uso de materiales avanzados ha elevado la calidad, durabilidad y apariencia de la rotulación moderna. Lo que antes era un letrero metálico pesado, ahora es un sistema ligero, optimizado y visualmente potente.

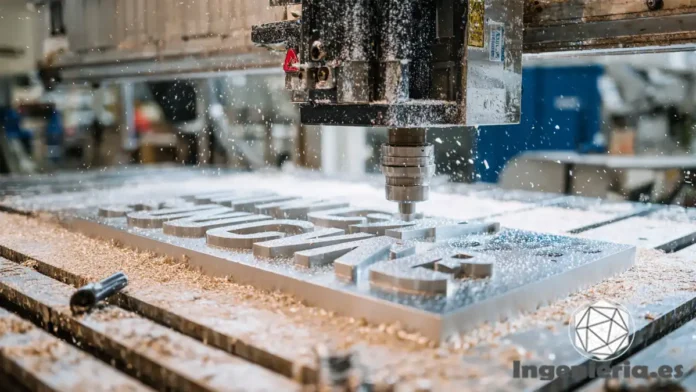

Corte, precisión y CNC: la revolución silenciosa en el taller
Ahora vamos al proceso de fabricación, donde la ingeniería de producción entra con fuerza. Hoy en día, el diseño técnico de rótulos publicitarios no se entiende sin sistemas CAD/CAM, routers CNC y láseres de alta precisión. Estas herramientas no solo garantizan exactitud milimétrica, sino que además permiten personalizar rótulos a gran escala sin disparar los costes.
En el caso de letras corpóreas, el proceso típico es:
- Diseño digital en CAD
- Corte CNC sobre aluminio o acrílico
- Doblado automático de los laterales con máquinas de canal
- Montaje y sellado.
Y cuando se trabaja con madera o acrílicos, el corte láser permite obtener bordes limpios y complejos sin necesidad de repasar. Esto abre la puerta a una creatividad tremenda en rótulos para negocios, sin renunciar a la precisión.
Otra ventaja interesante es la repetibilidad. Una vez diseñado el archivo, se pueden hacer 10 o 100 unidades iguales sin error. Esto es vital cuando se trabaja con cadenas comerciales o franquicias que exigen coherencia visual.
Por otro lado, gracias a estas herramientas, la fabricación de rótulos con tecnología ha mejorado en eficiencia, tiempo de entrega y control de calidad. Ya no se depende de la habilidad manual del operario para cada letra: la máquina hace el trabajo pesado con una precisión que ni el mejor artesano podría igualar.

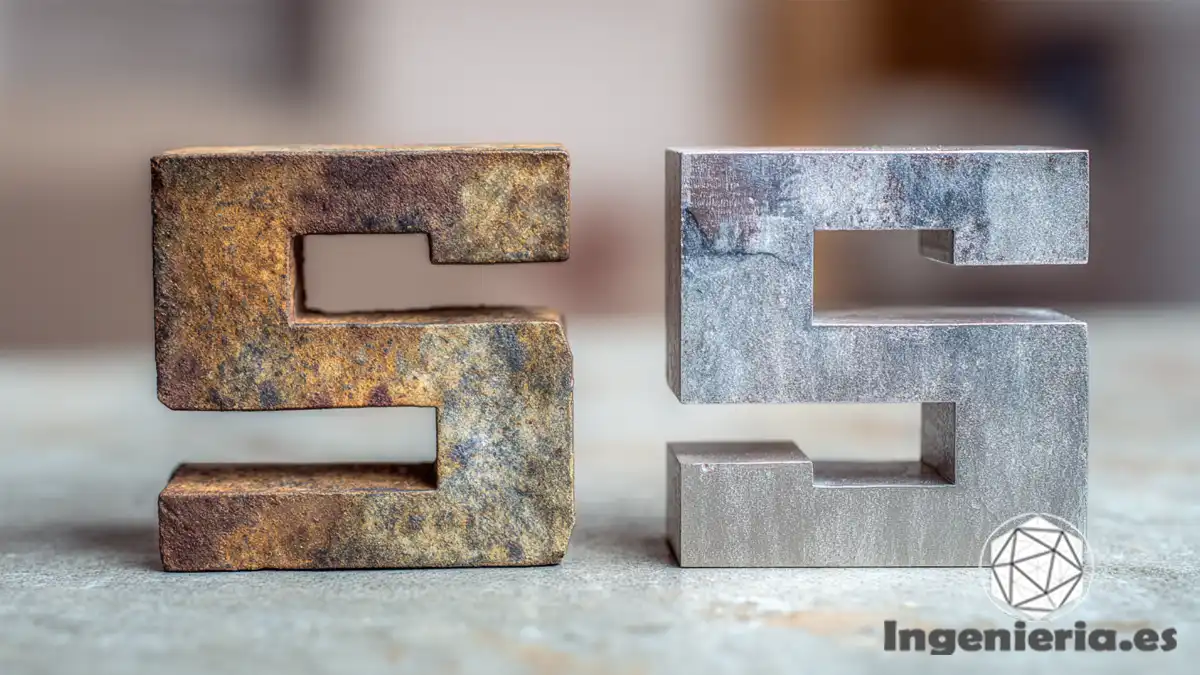

Letras corpóreas e iluminación LED: cuando la luz también se diseña
Aquí es donde la ingeniería eléctrica se luce (nunca mejor dicho). Las letras corpóreas iluminadas han evolucionado mucho desde los tiempos del neón tradicional. Hoy, la tecnología LED manda, y con razón: consume menos, dura más y permite diseños más finos y versátiles.
Un sistema típico de iluminación LED para letras incluye:
- Un frontal translúcido (acrílico o policarbonato)
- Módulos LED colocados en el fondo o contorno
- Una fuente de alimentación controlada
- Disipación térmica y estanqueidad garantizadas.
Según datos de Rotula Tu Mismo (2023), los LED modernos consumen un 80% menos que los tubos de neón y pueden durar más de 50.000 horas. Esto reduce el consumo eléctrico de los negocios y también baja el mantenimiento. Nada de andar subiendo escaleras cada año para cambiar bombillas fundidas.
Otro punto interesante son los nuevos “neones flexibles”, que usan tiras LED en tubos de silicona. Este sistema permite doblarse en formas complejas, ofreciendo una luz continua sin puntos visibles. A nivel técnico, son más seguros, moldeables y fáciles de instalar. Y lo mejor: imitan el efecto del neón retro sin los problemas del vidrio ni el gas de alta tensión.
La posibilidad de hacer rótulos delgados, con perfiles mínimos y aún así muy brillantes, es posible gracias a los cálculos ingenieriles que optimizan distribución de LEDs, disipación térmica y tipos de difusores. Y es aquí donde vemos claramente la ingeniería aplicada influye en el diseño y fabricación de rótulos: hasta la luz está optimizada.
Vinilos que pegan fuerte: adhesivos, durabilidad y wrapping
No podíamos dejar fuera a los vinilos. Hoy en día, buena parte de la rotulación de vehículos, escaparates y superficies curvas se hace con películas autoadhesivas de alta tecnología. Y si hablamos de vinilos Zaragoza, el mercado está lleno de soluciones especializadas para cada aplicación.
En la práctica, hay tres tipos de vinilos, cada uno con características específicas (Abingraf, 2025):
- Monoméricos: baratos, pero se encogen y se degradan rápido
- Poliméricos calandrados: buena relación coste/rendimiento, ideales para exteriores planos o levemente curvos
- Cast (fundidos): máxima flexibilidad y durabilidad, perfectos para wrapping total de vehículos o superficies con relieve.
La magia de los vinilos cast está en su proceso de fabricación: se vierten en láminas sin tensiones internas, lo que permite que se adapten a cualquier curva sin arrugarse ni despegarse. Y ojo con el adhesivo: los buenos vinilos vienen con tecnología air-release, que permite recolocar y aplicar sin burbujas gracias a microcanales de aire.
También muchos vinilos se laminan con films protectores que filtran rayos UV y evitan la abrasión. Y esto también es ingeniería: química de polímeros, comportamiento térmico, resistencia a solventes, etc. La rotulación de vehículos es hoy un proceso de alta precisión que requiere materiales diseñados específicamente para soportar intemperie, limpieza y flexión constante.
Ingeniería estructural: más allá de lo que se ve
La mayoría de la gente ve un rótulo bonito, colgado en alto, y piensa: “qué bien queda ahí arriba”. Pero pocos se paran a pensar en lo que hay detrás para que ese rótulo no salga volando con la primera ráfaga fuerte. Aquí entra en escena la ingeniería estructural, que es clave para garantizar la seguridad y durabilidad de la instalación, especialmente en rótulos de gran formato o montados a cierta altura.
Según los Eurocódigos estructurales, como la norma EN 1991-1-4 para acciones de viento, cada rótulo debe diseñarse teniendo en cuenta la velocidad del viento en la zona, la altura del montaje, y los efectos de túnel urbano entre edificios (Institute of Highway Engineers, 2021). Esto implica hacer análisis estáticos e incluso simulaciones computacionales para verificar que la estructura soporta las solicitaciones con un margen de seguridad adecuado.
En términos prácticos, el bastidor de un rótulo exterior suele hacerse con perfiles de aluminio extrusionado o acero galvanizado. Los anclajes deben distribuir la carga de forma homogénea, y el sistema debe resistir no solo el viento, sino también vibraciones, dilataciones térmicas y, a veces, nieve o impactos.
Lo curioso es que sobredimensionar tampoco es buena idea. Una estructura demasiado gruesa puede parecer robusta, pero añade peso innecesario y, en ciertos casos, hasta se comporta peor ante impactos. El truco está en encontrar el equilibrio justo entre resistencia y eficiencia, algo que solo se logra con una buena aplicación de los principios de la ingeniería.
Y no nos olvidemos del mantenimiento. Un buen diseño considera también el acceso a los módulos LED, al cableado o a los elementos estructurales. Por eso es común usar raceways o cajas técnicas que protegen el cableado de la intemperie y facilitan intervenciones futuras.
Normativa y sostenibilidad: diseñar con cabeza (y con ley)
Más allá de los materiales y procesos, el diseño técnico de rótulos publicitarios debe cumplir con un marco normativo que regula aspectos estructurales, eléctricos, de eficiencia energética y de impacto ambiental. Y ojo, que esto no es solo papeleo: son medidas que garantizan que los rótulos sean seguros, eficientes y sostenibles a largo plazo.

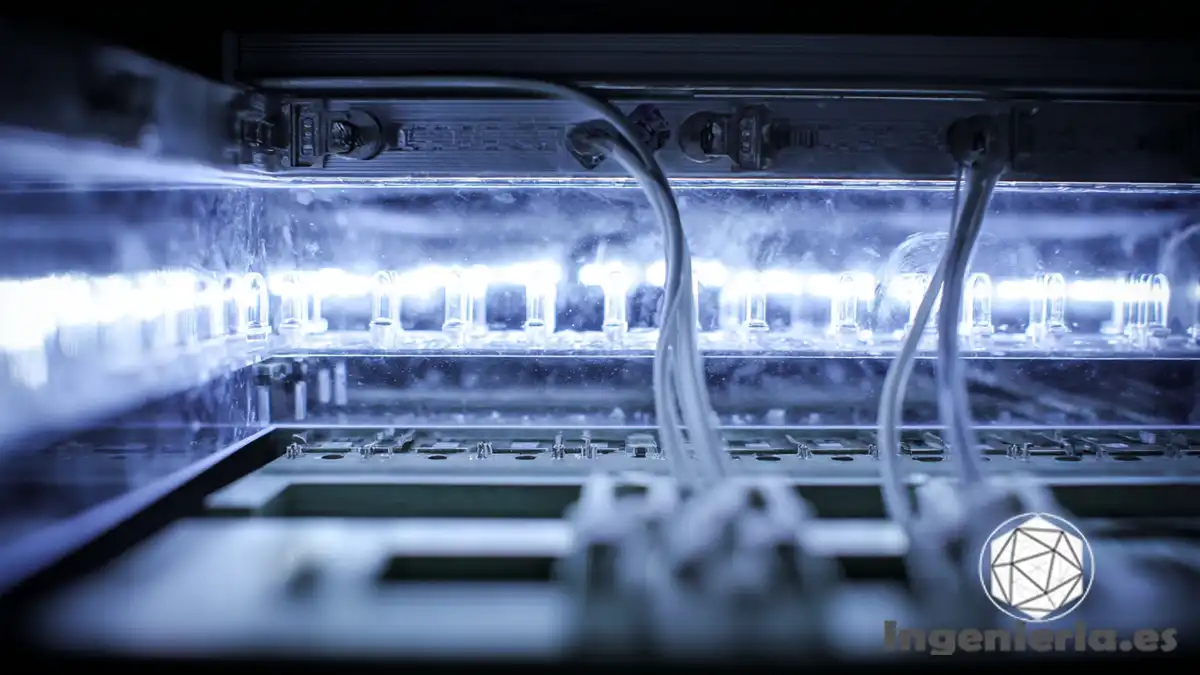

Por ejemplo, a nivel eléctrico, los rótulos con iluminación LED deben cumplir con normativas de baja tensión, protección IP contra polvo y agua, y eficiencia energética (según criterios de la normativa europea ErP). Esto ha impulsado la adopción de drivers electrónicos de alta eficiencia y sistemas de control inteligentes.
Desde el punto de vista ambiental, cada vez es más importante considerar el ciclo de vida de los materiales. El ecodiseño empieza a formar parte del lenguaje técnico habitual. Algunos fabricantes ya trabajan con aluminio reciclado y vinilos sin PVC, y apuestan por sistemas modulares que permiten reemplazar solo partes del rótulo sin generar residuos innecesarios (Técnica Industrial, 2023).
En cuanto a la impresión digital, los avances en tintas látex y UV permiten una mayor durabilidad sin usar solventes agresivos. Estos desarrollos reducen emisiones volátiles y aumentan la vida útil del gráfico, minimizando la necesidad de reemplazos frecuentes (Sign Research Foundation, 2020).
De cartel a sistema técnico de comunicación

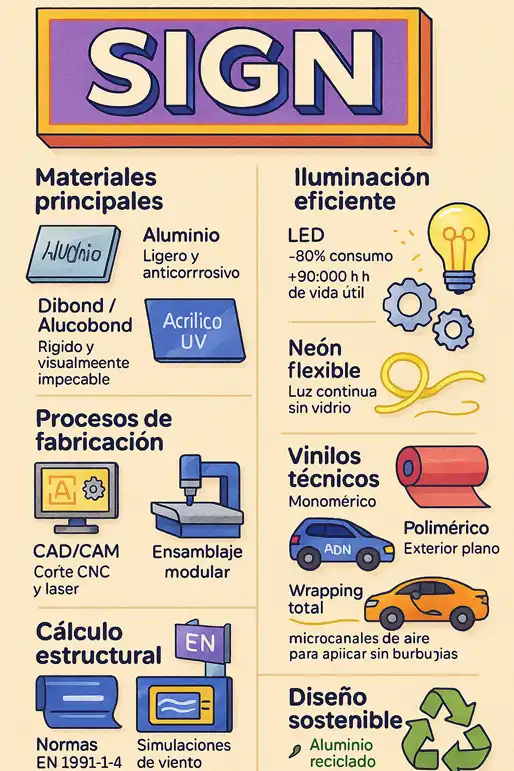

Lo que a simple vista parece solo un cartel, en realidad es un sistema técnico sofisticado, fruto de la integración de varias disciplinas de ingeniería. Y entender cómo la ingeniería aplicada influye en el diseño y fabricación de rótulos no es solo una cuestión de curiosidad profesional: es esencial para cualquier ingeniero industrial que quiera desenvolverse en entornos productivos reales.
Hemos visto cómo la elección de materiales como el aluminio y los composites mejora la durabilidad y reduce el peso. Cómo la automatización y el corte CNC han revolucionado la precisión y la personalización en la fabricación de rótulos con tecnología. Cómo los sistemas LED modernos no solo iluminan mejor, sino que consumen menos, duran más y permiten diseños más creativos. Y cómo los vinilos avanzados (desde los poliméricos hasta los cast) han llevado la rotulación de vehículos a un nuevo nivel de calidad técnica, especialmente en zonas de alta demanda como Zaragoza.
También hemos visto cómo el diseño estructural y la normativa técnica aseguran instalaciones seguras y sostenibles, algo imprescindible en cualquier proyecto profesional. Y todo esto, sin perder de vista el objetivo principal: hacer que los rótulos para negocios cumplan su función de atraer, comunicar y destacar, pero con una base técnica sólida y eficiente.
No cabe duda que la rotulación comercial es mucho más que un simple arte decorativo. Es un campo donde convergen diseño, ingeniería, sostenibilidad y tecnología.
Referencias consultadas:
- Abingraf. (2025). Vinilo fundido MetaCast MDC‑100 para rotulación de vehículos – Especificaciones técnicas. Santiago, CL: Abingraf.
- Institute of Highway Engineers. (2021). Sign Structures Guide. Reino Unido: IHE Publications.
- Rotula Tu Mismo. (2023). https://rotulatumismo.com
- Sign Research Foundation. (2020). Digital Print Trends and Technologies in the Sign and Graphics Industry – Executive Summary. Alexandria, VA: SRF.
- Técnica Industrial. (2023). Ecodiseño en rótulos comerciales: materiales sostenibles y diseño modular en la industria gráfica. Técnica Industrial.
- Tupp Signs. (2020). How Are Channel Letter Signs Manufactured? West Chester, PA: Tupp Signs Blog.
