Un incendio es uno de los miedos más grandes de manera globalizada. Es peligroso, es mortal, es desgarrador, es destructivo y, en espacios cerrados como los edificios, es realmente la recreación de un infierno terrenal. En cuestión de minutos, puede consumir lo que ha tomado años en construirse. Es una batalla entre la materia y el tiempo, una lucha en la que el diseño arquitectónico no solo debe aspirar a la belleza, sino también a la resistencia.
Desde las ruinas de Roma hasta los rascacielos contemporáneos, los arquitectos e ingenieros han comprendido que el fuego no es solo un fenómeno físico, sino un elemento que dicta el lenguaje de la construcción. La historia de la arquitectura es, en muchos sentidos, una narración de la protección contra el fuego. Y en medio de lucha silenciosa contra la devastación, las juntas cortafuego se erigen como guardianes invisibles, preservando la integridad estructural de los edificios y, mucho más importante aún, protegiendo vidas.
Estas uniones, aparentemente discretas, representan el equilibrio entre la flexibilidad estructural y la seguridad. Sin estos elementos de compartimentación, la propagación de un incendio no podría controlarse. ¿Pero qué son las juntas cortafuego? Más allá de ser un término técnico, son el reflejo de una filosofía de diseño que entiende que un edificio es un organismo, que respira, se expande y se contrae, y que , ante el fuego, debe mantenerse firme, dividiendo el espacio en sectores que limiten la propagación de las llamas y el humo.
Aquí intentaré explicarte todo lo que debes saber de las juntas cortafuego; sus características, un poco de su historia, normativa en España, funcionamiento, y por supuesto, sus ventajas. Vamos a ello.
¿Qué son las juntas cortafuego y por qué son fundamentales?
Fuente: vedafrance.com
Las juntas cortafuego son elementos de protección pasiva contra incendios, diseñados para sellar los puntos de unión entre distintos componentes estructurales en un edificio. Son básicamente, un sistema de sellado cortafuego que garantizan el aislamiento del fuego y el humo en caso de incendio, evitando que estos se propaguen rápidamente a otras áreas del edificio.
El concepto de juntas resistentes al fuego nace de la necesidad de equilibrar la flexibilidad estructural con la seguridad. Todo edificio, por más sólido que parezca, sufre pequeños movimientos:
- Dilatación térmica
- Asentamiento del terreno
- Vibraciones o incluso sismos.
Para permitir que estas expansiones y contracciones se produzcan sin comprometer la seguridad, se diseñan juntas de dilatación en muros, forjados y fachadas. Estas aberturas, si no están adecuadamente protegidas, pueden convertirse en conductos de propagación del fuego, facilitando el efecto chimenea y acelerando la destrucción del edificio.
Por eso, el sellado cortafuego adecuado es fundamental. La idea aquí, más que cumplir normativas, es de garantizar que la arquitectura continúe su propósito fundamental: ser un refugio seguro para quienes la habitan.
Historia y evolución de la compartimentación contra incendios
Como bien te comentaba en la introducción, siempre hemos buscado formas de proteger nuestras construcciones del fuego. En Roma, el emperador Nerón, tras el devastador incendio del año 64 d.C., impuso normas para la construcción de muros de piedra y la creación de separaciones entre edificios. Más adelante, en la Edad Media, las ciudades europeas estaban diseñadas con muros gruesos que, aunque no intencionalmente, tenían una funcionalidad de barreras contra incendios.
Pero fue con la Revolución Industrial cuando los incendios urbanos se convirtieron en una amenaza real. La proliferación de fábricas y estructuras de hierro y madera hizo que estos incidentes fueran más frecuentes y destructivos. Tragedias como el incendio del Teatro Iroquois en Chicago (1903) y el desastre del Hotel MGM Grand en Las Vegas (1980) demostraron la necesidad de normativas más estrictas en la protección pasiva contra incendios.
A medida que las construcciones se hicieron más complejas, con sistemas de climatización, electricidad y plomería atravesando paredes y forjados, se acrecentó mucho más la necesidad de soluciones más avanzadas. Así nacieron los primeros sellados cortafuego, compuestos inicialmente por yeso y materiales refractarios. Con el tiempo, la ingeniería de materiales permitió el desarrollo de productos más eficientes como las masillas intumescentes, las espumas expansivas y los cordones de fibra cerámica.
Hoy en día, los avances en tecnología de materiales han dado lugar a soluciones de alta especialización, certificadas bajo normativas estrictas como la UNE-EN 1366-4 en Europa y la ASTM E 1966 en Estados Unidos.
Tipos de juntas cortafuego y materiales utilizados
Retomando el aspecto técnico y funcional de este artículo, hay que mencionar que no todas las juntas cortafuego son iguales. Dependiendo del tipo de edificación, el nivel de riesgo y la ubicación de la junta dentro de la estructura, se pueden emplear diferentes soluciones. Veamos algunas:
1. Juntas estáticas vs. dinámicas
- Juntas estáticas: se utilizan en estructuras donde no hay movimiento significativo entre los elementos constructivos. Son ideales para uniones entre muros de carga o entre forjados y muros estructurales.
- Juntas dinámicas: diseñadas para estructuras donde se esperan movimientos, como en juntas de dilatación de rascacielos, aeropuertos o puentes. Estas deben permitir expansión y contracción sin perder su capacidad de sellado ante el fuego.
2. Materiales empleados en el sellado cortafuego
Los materiales utilizados en juntas cortafuego deben cumplir con dos funciones fundamentales: resistir la exposición directa a las llamas y mantener la integridad térmica de la barrera contra incendios.
- Masillas intumescentes: son selladores que, al exponerse al calor, se expanden y bloquean completamente el paso del fuego y el humo.
- Cordones de lana mineral: incombustibles y flexibles, se utilizan en combinación con masillas para rellenar grandes juntas en muros y forjados.
- Espumas ignífugas: materiales de poliuretano que se expanden dentro de la junta, creando un sellado hermético.
- Paneles de silicato de calcio: resistentes al fuego y a altas temperaturas, se utilizan en juntas de gran tamaño donde se necesita una protección rígida.
El adecuado diseño y selección de estos materiales depende de múltiples factores, entre ellos la clasificación EI (Estanqueidad e Integridad) que indique cuánto tiempo puede resistir una junta antes de permitir el paso del fuego.
Aplicación de las juntas cortafuego en la construcción
La arquitectura es la materialización del pensamiento humano en el espacio. Cada muro, cada estructura, es una extensión de nuestra necesidad de habitar el mundo con seguridad y funcionalidad. Sin embargo, cuando se trata de seguridad contra incendios, un edificio debe ser visto como un sistema que debe anticipar hasta lo impredecible.
Las juntas cortafuego se aplican en diferentes contextos dentro de la construcción, desde rascacielos hasta infraestructuras de transporte, asegurando la compartimentación del fuego en cada nivel estructural.
1. Juntas cortafuego en obra nueva
Cuando un edificio nace en la mente de un arquitecto, cada detalle cuenta. Los proyectistas deben definir desde la fase de diseño qué juntas estructurales requieren sellado cortafuego, especificando soluciones homologadas para garantizar la seguridad sin comprometer la estética.
En construcciones de gran envergadura, como hospitales o aeropuertos, las juntas de dilatación pueden extenderse a lo largo de cientos de metros. Para estas aplicaciones, se utilizan juntas resistentes al fuego diseñadas para soportar movimiento sin perder su capacidad de aislamiento térmico y hermeticidad ante el humo y las llamas.
Por su parte, en edificios de oficinas y centros comerciales, la flexibilidad estructural es un requisito, por ello los materiales empleados en el sellado cortafuego deben permitir el desplazamiento sin fracturarse, asegurando que la protección se mantenga intacta incluso ante movimientos sísmicos menores.
2. Juntas cortafuego en rehabilitación y reformas
La arquitectura es también el arte de preservar. Muchos edificios antiguos carecen de una adecuada sectorización contra incendios, lo que representa un riesgo grave en caso de siniestro.
Cuando se intervienen construcciones históricas o se actualizan infraestructuras existentes, la incorporación de juntas cortafuego es una prioridad. Se emplean soluciones discretas pero altamente eficaces, como masillas intumescentes o paneles cortafuego, que pueden integrarse en la estructura sin alterar su diseño original.
La rehabilitación también se aplica en la actualización de fábricas y plantas industriales, donde el riesgo de incendio es elevado. Aquí, la instalación de juntas resistentes al fuego en muros cortafuegos y zonas de almacenamiento es una obligación para proteger maquinaria, bienes y, sobre todo, la vida de los operarios.
Normativas y certificaciones en España y Europa
No es suficiente con diseñar estructuras imponentes si estas no cumplen con las normas de seguridad que garantizan su integridad en situaciones extremas. Las juntas cortafuego deben estar certificadas bajo normativas específicas que establecen los criterios de resistencia al fuego y estanqueidad al humo. Aquí las principales normas y certificaciones:
1. Código Técnico de la Edificación (CTE DB SI)
En España, el Código Técnico de la Edificación (CTE) establece que cualquier elemento de compartimentación debe mantener su resistencia al fuego, lo que implica que todas las juntas en muros y forjados deben estar protegidas con sistemas equivalentes a la clasificación EI del elemento que atraviesan.
2. Normas UNE-EN y ensayos de resistencia
A nivel europeo, la norma UNE-EN 1366-4 regula el comportamiento de las juntas cortafuego bajo condiciones de fuego real. Los ensayos más importantes:
- Pruebas de integridad (E): evaluación de la capacidad de la junta para evitar el paso de llamas y gases calientes
- Pruebas de aislamiento térmico (I): medición de la temperatura en la cara no expuesta al fuego
- Pruebas de estanqueidad al humo (S): verificación de que el sistema impide la filtración de humos tóxicos.
Estas pruebas son un requisito para garantizar que un sellado cortafuego cumpla con su función en condiciones extremas.

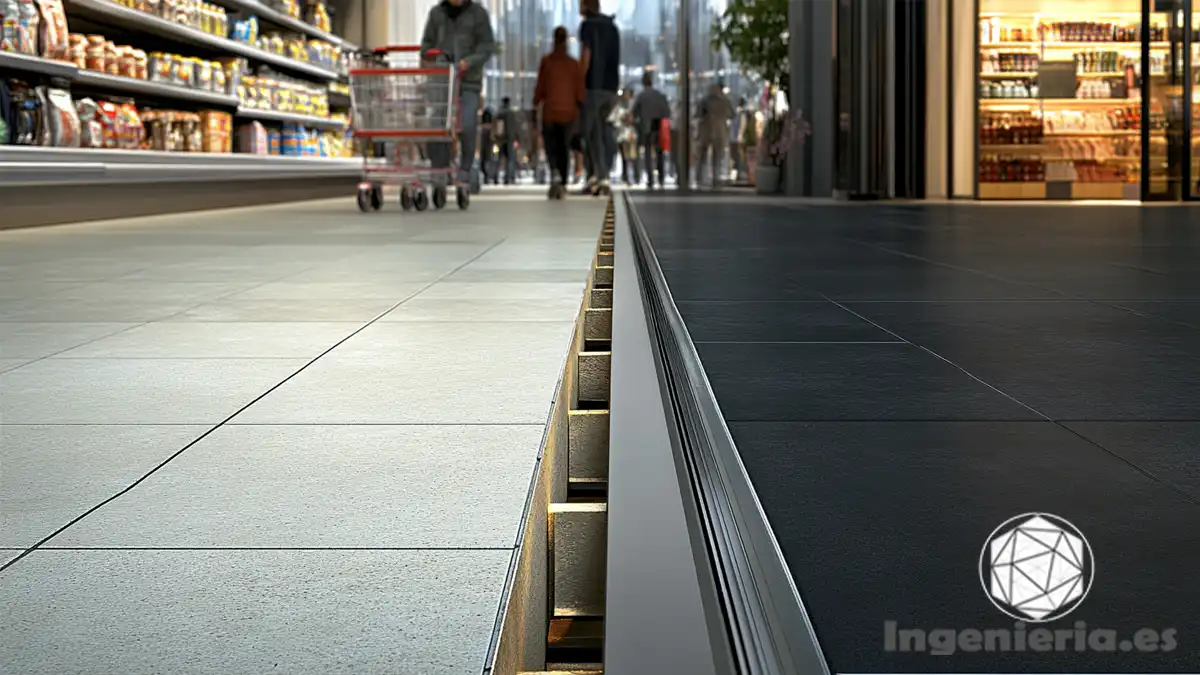

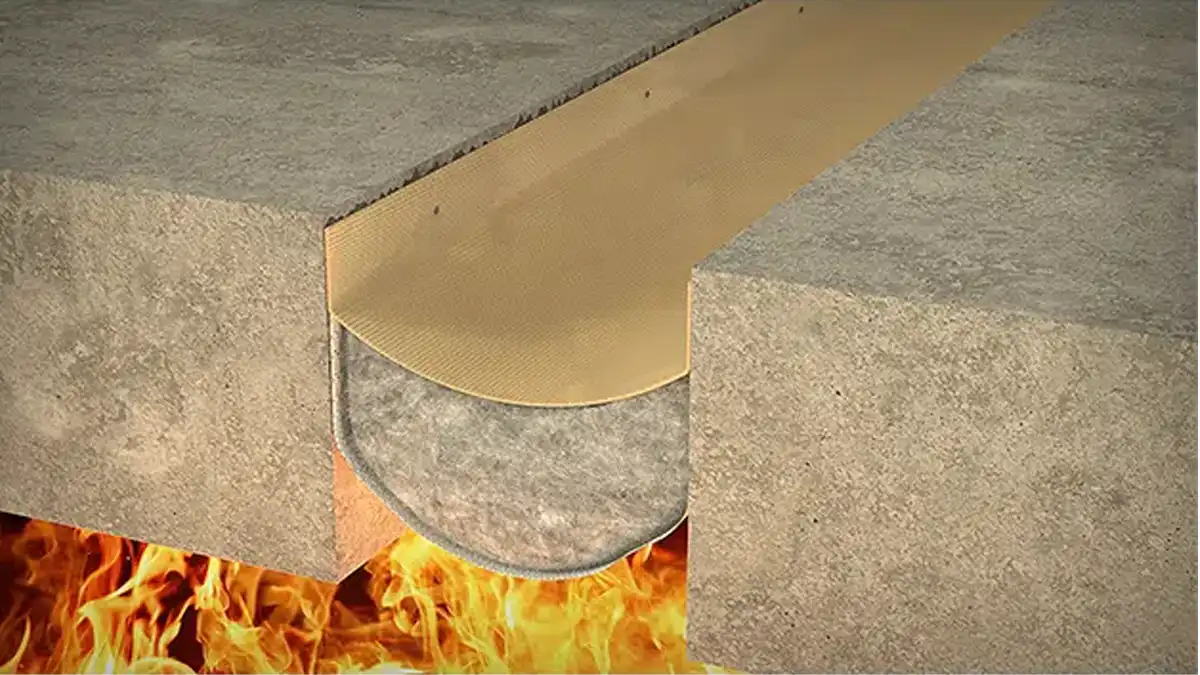

Cómo funcionan las juntas cortafuego ante un incendio
Solo los expertos saben que el fuego no es solo calor; sino que también es movimiento, presión y destrucción en expansión. Un sellado cortafuego no solo debe ser capaz de resistir la llama, sino contener la energía que esta genera.
El funcionamiento de una junta resistente al fuego se basa en cuatro principios:
- Expansión intumescente: masillas y selladores que, al alcanzar cierta temperatura, se expanden formando una barrera hermética que impide el paso de llamas y gases calientes.
- Aislamiento térmico: materiales como lana mineral y paneles cerámicos que reducen la transmisión del calor, evitando que la temperatura en el lado seguro del muro supere los límites de seguridad.
- Compensación del movimiento estructural: en juntas dinámicas, los materiales deben ser flexibles para absorber el desplazamiento sin perder su capacidad cortafuego.
- Resistencia mecánica: ante el impacto de un chorro de agua (como los utilizados por los bomberos), las juntas deben mantenerse intactas, evitando que se formen huecos por donde el fuego pueda avanzar.
Cada componente de una junta cortafuego está diseñado para actuar en sinergia con los demás, asegurando que el edificio conserve su compartimentación incluso en las condiciones más adversas.
Ventajas de las juntas cortafuego
Fuente: vedafrance.com
Más allá de su función técnica, las juntas cortafuego ofrecen beneficios fundamentales para la seguridad, la durabilidad y la eficiencia de una edificación. Aquí te cuento las principales ventajas de las juntas cortafuego:
1. Seguridad en caso de incendio
El beneficio más evidente es la protección de vidas. Al evitar la propagación de las llamas y los humos tóxicos, las juntas resistentes al fuego dan un margen de tiempo importante para la evacuación del edificio y la intervención de los bomberos.
2. Cumplimiento normativo y reducción de riesgos legales
El uso de sellado cortafuego certificado permite cumplir con las normativas vigentes, evitando sanciones y garantizando que la edificación esté preparada para auditorías de seguridad contra incendios.
3. Durabilidad estructural
El fuego no solo destruye, sino que debilita la estructura del edificio. Al contenerlo en un área específica, las juntas cortafuego contribuyen a preservar la estabilidad del conjunto arquitectónico, minimizando daños y facilitando las reparaciones posteriores.
4. Integración estética y funcional
Contrario a lo que podría pensarse, las soluciones modernas de protección pasiva contra incendios pueden integrarse sin afectar la estética del diseño. Sellos invisibles, masillas del color del material constructivo y perfiles embebidos permiten que la seguridad no comprometa la armonía visual.
5. Protección de bienes y reducción de daños económicos
Un incendio en un edificio industrial o comercial puede significar la pérdida de millones de euros en infraestructura y productos. Al sectorizar el fuego, se minimizan las áreas afectadas, reduciendo las pérdidas materiales y el tiempo de inactividad de la empresa.
No cabe duda que las juntas cortafuego son una manifestación de la inteligencia arquitectónica. No son simples sellos en un muro, sino mecanismos de protección que transforman el caos del fuego en una amenaza contenida, dando tiempo y oportunidad a quienes habitan el espacio construido.
En el diseño arquitectónico, la belleza no está únicamente en la forma, sino en la manera en que una obra dialoga con las fuerzas de la naturaleza. Un edificio debe estar diseñador para proteger. Y en esa misión, las juntas resistentes al fuego son las heroínas anónimas que aseguran que el arte de la construcción se mantenga intacto incluso en las condiciones más extremas.
