El error más habitual al iniciarse en hidráulica es empezar por la bomba o el cilindro sin haber definido antes la fuerza real que necesita el sistema. El resultado suele ser sobredimensionamiento, sobrecalentamiento o rendimiento pobre. Diseñar bien implica pensar primero en presión, área y caudal hidráulico, y después en componentes. Cuando este orden se invierte, el sistema funciona, sí, pero consume más energía de la necesaria y termina generando más incidencias de las que debería.
En entornos industriales españoles, desde prensas en automoción hasta pequeñas plataformas elevadoras en talleres logísticos, el problema suele repetirse: selección precipitada de componentes, ausencia de cálculo previo y escasa atención a detalles como el dimensionado correcto del depósito o el uso de tuberías hidráulicas de alta calidad. La hidráulica no perdona improvisaciones, cada bar mal calculado termina pagándose en calor, desgaste o consumo eléctrico.
En este artículo vas a ver cómo diseñar un sistema hidráulico paso a paso para principiantes, con un enfoque técnico claro y aplicable a entornos industriales reales. Empezaremos entendiendo qué es realmente un sistema hidráulico y cómo funciona. Después analizaremos sus componentes básicos, definiremos correctamente los requisitos del sistema y entraremos en el cálculo de presión hidráulica con ejemplos sencillos. El objetivo es que, cuando termines de leer, tengas criterio técnico para abordar un proyecto con método y sin sobredimensionar.
Qué es un sistema hidráulico y cómo funciona
Un sistema hidráulico es un conjunto de elementos que transmiten energía mediante un fluido incompresible, normalmente aceite. Su fundamento físico está en la Ley de Pascal.
El principio físico que fundamenta la transmisión uniforme de presión en un fluido confinado está ampliamente documentado en textos académicos de referencia como OpenStax (Rice University), donde se establece que la presión aplicada a un fluido incompresible se transmite sin disminución en todas las direcciones (OpenStax, 2025).
Traducido a lenguaje práctico: si aplicas presión en un punto del circuito, esa presión aparece en todo el sistema.

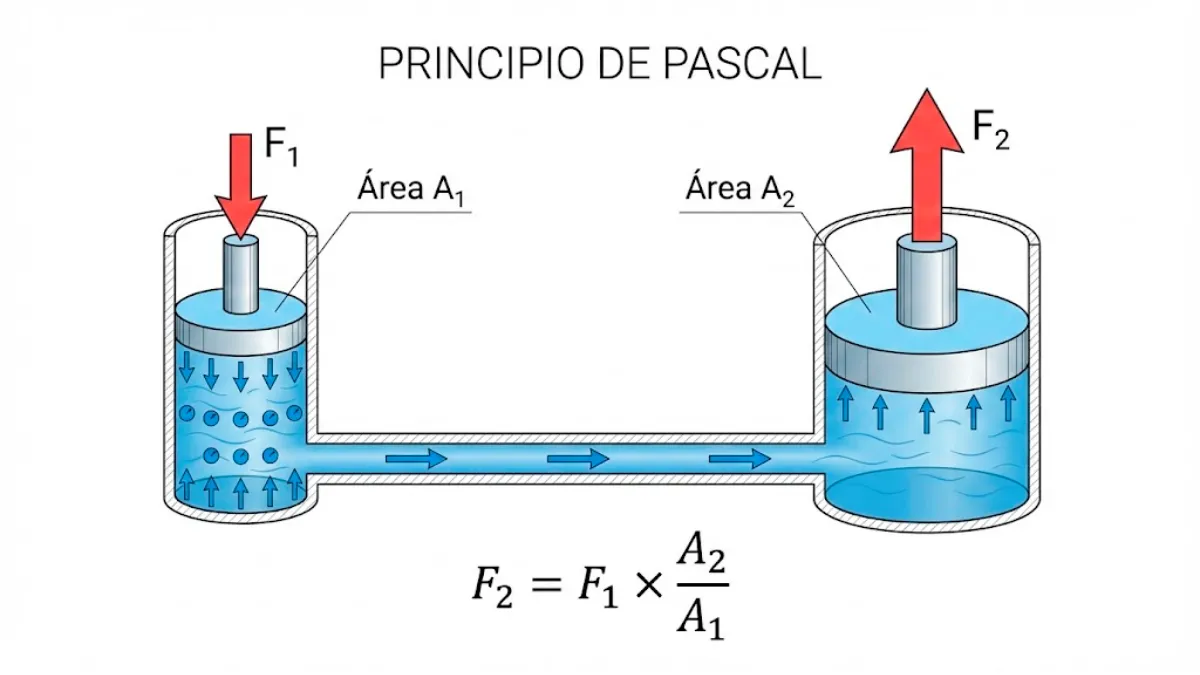

Ley de Pascal explicada sin fórmulas densas
La presión se define como:
Eso explica por qué un operario puede elevar varias toneladas con un gato hidráulico manual.
Diferencia entre sistema hidráulico y neumático
Antes de diseñar, conviene tener clara esta diferencia:
En industria pesada, la hidráulica domina cuando se requiere fuerza elevada y control preciso. En líneas de envasado o manipulación ligera, la neumática es suficiente.
Ejemplos cotidianos
- Gato hidráulico de taller
- Sistema de frenos de un vehículo
- Silla regulable en altura.
En todos ellos se aplica el mismo principio físico.
Componentes básicos que necesitas conocer
Antes de entrar en cálculos, debes comprender los bloques que forman cualquier diseño de sistemas hidráulicos.
Bomba hidráulica
- Qué es: elemento que genera flujo
- Qué hace: impulsa el aceite por el circuito
- Clave técnica: la bomba genera caudal; la presión aparece cuando el flujo encuentra resistencia.
En entornos industriales, las bombas de pistones ofrecen alta eficiencia volumétrica. Las de engranajes siguen siendo muy utilizadas por su robustez.
Depósito
- Qué es: tanque de almacenamiento del fluido
- Qué hace: permite disipar calor, decantar partículas y eliminar aire
- Interacción: alimenta la succión de la bomba.
Un depósito mal dimensionado provoca sobrecalentamiento continuo.
Actuadores (cilindros)
- Qué son: elementos que transforman energía hidráulica en movimiento lineal.
- Qué hacen: empujar o traccionar una carga.
Aquí entra el dimensionado de cilindros, que depende directamente de la fuerza requerida y de la presión disponible.
Válvulas
Se clasifican en:
- Direccionales: controlan el sentido del movimiento
- De presión: limitan o regulan presión
- De caudal: regulan velocidad.
La válvula de alivio es obligatoria en cualquier diseño. Protege el sistema frente a picos de presión.
Tuberías y mangueras
Transportan el fluido entre componentes. La selección de tuberías hidráulicas de alta calidad reduce pérdidas por fricción y minimiza fugas.
Fluido hidráulico
Transmite energía, lubrica, sella y evacua calor. La viscosidad correcta es crítica para evitar cavitación.

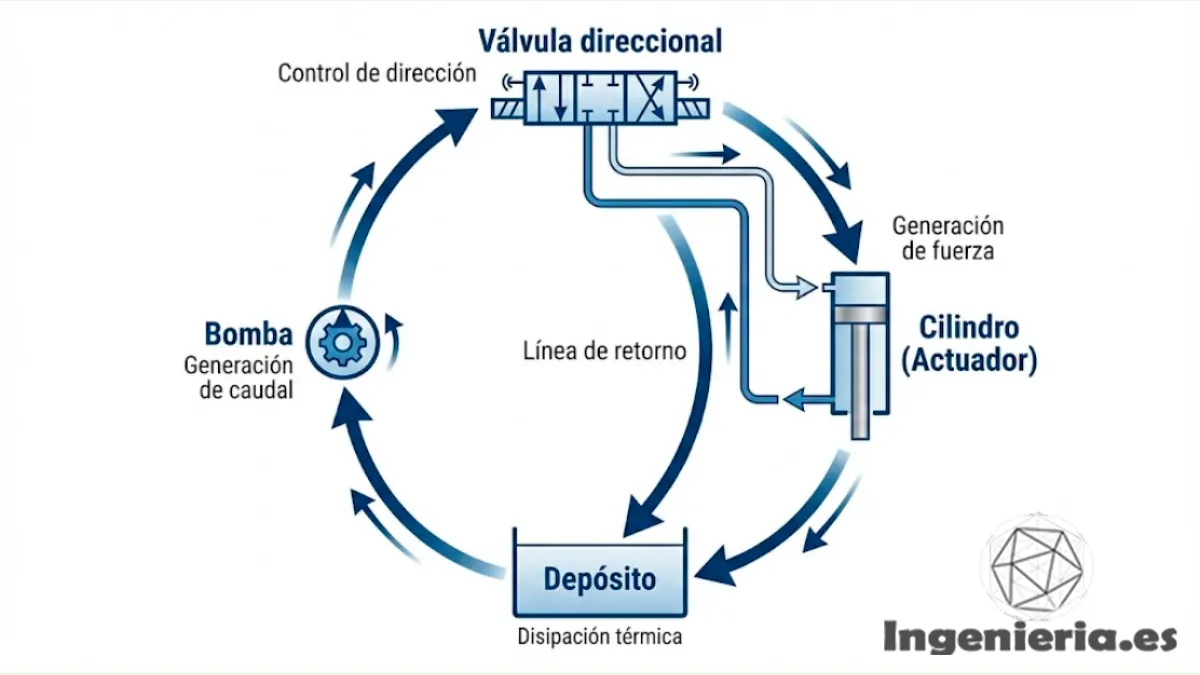

Cómo fluye realmente el sistema hidráulico
Después de entender cada componente por separado, necesitas visualizar cómo interactúan. Un diseño de sistemas hidráulicos no es una lista de piezas; es un circuito cerrado donde cada elemento depende del anterior.
El funcionamiento básico puede resumirse así:
1. El aceite parte del depósito
El fluido almacenado entra en la línea de succión. Aquí es importante que llegue limpio, sin aire y a temperatura adecuada.
2. La bomba genera el caudal hidráulico
La bomba impulsa el aceite creando flujo. La presión todavía no es “alta” por sí sola: aparece cuando el flujo encuentra resistencia en el sistema.
3. Las válvulas gobiernan el comportamiento
- Las válvulas direccionales envían el fluido hacia el actuador
- Las válvulas de presión limitan la fuerza máxima
- Las válvulas de caudal ajustan la velocidad del movimiento.
Aquí es donde el sistema deja de ser pasivo y empieza a ser controlado.
4. El actuador convierte presión en movimiento
El cilindro transforma la energía hidráulica en fuerza mecánica. Empuja o tracciona según el diseño.
5. El fluido retorna al depósito
Tras realizar el trabajo, el aceite vuelve al tanque, donde:
- Disipa calor
- Decanta impurezas
- Se prepara para repetir el ciclo.
Este proceso ocurre de forma continua mientras el sistema está activo.
Paso 1: Define qué debe hacer exactamente el sistema
Aquí empieza el trabajo serio. Antes de elegir bomba, cilindro o válvulas, necesitas traducir la idea en requisitos técnicos medibles. Sin esta fase, el resto del diseño es pura improvisación.
En cualquier diseño de sistemas hidráulicos, lo primero no es seleccionar componentes, sino definir el objetivo con números.
Responde con precisión:
- ¿Qué carga debe mover el sistema? (peso real, incluyendo margen de seguridad)
- ¿Qué recorrido tendrá el cilindro? (longitud de carrera)
- ¿En cuánto tiempo debe completarse el movimiento? (impacta directamente en el caudal hidráulico)
- ¿Funcionará de forma continua o intermitente? (condiciona disipación térmica y tipo de bomba)
- ¿En qué entorno trabajará? (temperatura, polvo, humedad, vibraciones).
Cuanto más claras estén estas respuestas, más sencillo será el dimensionado posterior.
Primero conviertes masa en fuerza:
Este paso evita errores habituales en el diseño de sistemas hidráulicos, donde se seleccionan cilindros sin haber cuantificado realmente la carga.
Paso 2: Calcula la fuerza y la presión necesarias
Entramos en el núcleo del cálculo.
La relación básica es:
Factor de eficiencia
En condiciones reales existe fricción. Se recomienda aplicar un factor de eficiencia del 85–90 % para evitar quedarse corto.
Si no lo haces, el sistema funcionará forzado.
Relación presión–diámetro
Un aumento de diámetro reduce la presión necesaria para la misma fuerza, pero incrementa volumen desplazado y potencia requerida.
Este equilibrio es clave en cualquier proyecto industrial.
Investigaciones recientes en eficiencia energética aplicada a maquinaria pesada demuestran que la optimización del sistema hidráulico puede reducir significativamente las pérdidas térmicas y mejorar el rendimiento global del sistema (MDPI, 2026).
Esto confirma que un diseño bien calculado desde el inicio tiene impacto directo en costes energéticos.
Paso 3: Selección de la bomba adecuada
Una vez definido el esfuerzo y realizado el cálculo de presión hidráulica, el siguiente paso lógico es determinar el caudal hidráulico necesario. Aquí es donde muchos proyectos industriales empiezan a desviarse en costes.
La velocidad del cilindro depende directamente del caudal que suministra la bomba. La relación es sencilla:
Si quieres que el cilindro avance más rápido, necesitas mayor caudal. Eso implica mayor potencia absorbida por el motor eléctrico.
Tipos de bomba más habituales
En el mercado industrial español encontrarás principalmente:
- Bomba de engranajes
- Robusta
- Coste moderado
- Buena opción para sistemas sencillos.
- Bomba de paletas
- Funcionamiento suave
- Nivel sonoro reducido
- Caudal estable.
- Bomba de pistones
- Alta eficiencia
- Adecuada para presiones elevadas
- Permite desplazamiento variable.
En proyectos donde la eficiencia energética es prioritaria, las bombas de pistones con control electrónico están ganando terreno.
Consejo práctico para principiantes
No selecciones la bomba por presión máxima de catálogo. Selecciónala por:
- Caudal necesario
- Presión real de trabajo
- Ciclo de funcionamiento.
Un sistema sobredimensionado en caudal genera calentamiento constante. Después aparecen radiadores adicionales, más coste y mayor mantenimiento.
Paso 4: Diseña el circuito hidráulico básico
Aquí es donde el proyecto empieza a tomar forma visual.
Un circuito hidráulico básico en configuración abierta sigue esta secuencia:
- Depósito
- Línea de aspiración
- Bomba
- Válvula direccional
- Actuador
- Línea de retorno
- Filtro
- Depósito.
El fluido sale del tanque, es impulsado por la bomba, la válvula dirige el flujo hacia una cámara del cilindro y el aceite retorna al depósito tras realizar el trabajo.
Papel de la válvula de alivio
La válvula de alivio debe colocarse cerca de la salida de la bomba. Su función es limitar la presión máxima del sistema.
Si el actuador se bloquea o la carga supera lo previsto, la válvula descarga el exceso de presión hacia el depósito.
Sin este componente, el sistema queda expuesto a:
- Rotura de mangueras
- Deformación de componentes
- Daños en la bomba.
Errores comunes en diseño
En proyectos reales suelen repetirse ciertos fallos:
- Subestimar el diámetro de las líneas
- No considerar caída de presión
- Ignorar la viscosidad del fluido
- No instalar filtración adecuada
- Dimensionar mal el depósito.
Consecuencia habitual: aumento de temperatura, cavitación y reducción drástica de vida útil.
En este punto conviene recordar que el diseño de sistemas hidráulicos exige coherencia entre presión, caudal y sección de paso. Si aumentas presión sin revisar diámetros, incrementas pérdidas internas.
Paso 5: Seguridad y mantenimiento básico
En hidráulica industrial, la seguridad es prioritaria. Se trabaja con presiones elevadas y energía acumulada.
Los riesgos más habituales son:
- Fugas bajo presión
- Fallos por fatiga en mangueras
- Sobrecalentamiento
- Contaminación del fluido.
Un programa de mantenimiento preventivo reduce de forma considerable las paradas no planificadas.
Checklist básico de mantenimiento preventivo
La integración de sensores inteligentes ha transformado este enfoque. La incorporación de tecnologías IIoT permite monitorizar presión, vibración y temperatura en tiempo real.
La integración de sensores IIoT con modelos de aprendizaje automático permite anticipar fallos con semanas de antelación, reduciendo costes de mantenimiento y tiempos de inactividad (Sensors, MDPI, 2026).
Desde una perspectiva empresarial, esto implica:
- Menos paradas inesperadas
- Mejor planificación de repuestos
- Reducción de costes correctivos.
Software y herramientas de simulación 2026
El diseño de sistemas hidráulicos ya no se limita al cálculo manual y al prototipo físico. El software forma parte de el día a día de diseño e implementación. Veamos los elementos más útiles.
Simulación previa al montaje
Plataformas de simulación como Automation Studio™ permiten validar circuitos hidráulicos bajo condiciones dinámicas antes de su fabricación, reduciendo iteraciones físicas y errores de diseño (Famic Technologies, 2026).
Estas herramientas permiten:
- Dibujar el esquema según norma
- Simular comportamiento dinámico
- Analizar picos de presión
- Detectar errores lógicos antes del montaje.
Para un empresario industrial, esto se traduce en reducción de tiempo de puesta en marcha.
Papel de la inteligencia artificial
La digitalización industrial está integrando modelos predictivos en hidráulica. Investigaciones recientes demuestran que la optimización energética mediante control inteligente mejora el rendimiento global del sistema (MDPI, 2026).
Aplicaciones prácticas actuales:
- Ajuste dinámico de presión según demanda
- Optimización del consumo eléctrico
- Predicción de vida útil de componentes.
El mantenimiento basado en condición sustituye progresivamente a los calendarios fijos.
De entender la teoría a diseñar con criterio técnico
Diseñar correctamente implica método. Primero defines la fuerza, después realizas el cálculo de presión hidráulica, determinas el caudal hidráulico, seleccionas bomba y componentes, diseñas el circuito hidráulico básico e incorporas medidas de seguridad y mantenimiento preventivo.
Cuando abordas cómo diseñar un sistema hidráulico paso a paso para principiantes desde este enfoque estructurado, el resultado es un sistema equilibrado, eficiente y fiable. No se trata de montar componentes; se trata de comprender la relación entre presión, área y caudal.
En el entorno industrial español actual, donde la eficiencia energética y la digitalización marcan la diferencia competitiva, un diseño hidráulico bien planteado reduce costes operativos y mejora la disponibilidad de la instalación.
La hidráulica no es compleja si se respeta el orden lógico del cálculo. El problema aparece cuando se ignora ese orden.
Referencias consultadas:
- Famic Technologies. (2026). Automation Studio™ Professional Edition. https://www.famictech.com/en/Products/Automation-Studio/Professional-Edition
- MDPI. (2026). Energy-Efficient Hydraulics in Heavy Machinery. Sustainability, 18(1), 302. https://www.mdpi.com/2071-1050/18/1/302
- MDPI. (2026). Artificial Intelligence of Things for Next-Generation Predictive Maintenance. Sensors, 25(24), 7636. https://www.mdpi.com/1424-8220/25/24/7636
- OpenStax. (2025). Principio de Pascal y la hidráulica. Rice University.
