Si hay errores que una instalación puede absorber sin alterar seriamente su funcionamiento, los relacionados con la distribución eléctrica no están entre ellos. Los fallos más caros suelen aparecer antes o durante el montaje: una envolvente mal elegida, una capacidad insuficiente, una distribución poco lógica o una puesta en servicio sin comprobaciones. Por eso, entender qué errores hay que evitar al instalar un cuadro eléctrico permite revisar el proyecto antes de que una decisión aparentemente menor termine condicionando toda la instalación.
En una vivienda reformada, el problema puede traducirse en disparos recurrentes, dificultad para identificar circuitos o falta de espacio para incorporar aerotermia. En un taller, una sectorización deficiente puede complicar el aislamiento de una avería. En un pequeño negocio, sustituir un cuadro recién instalado supone obra, interrupciones y costes que podrían haberse evitado. El REBT establece las condiciones técnicas orientadas a proteger a las personas y los bienes, garantizar el funcionamiento normal de las instalaciones y limitar perturbaciones sobre otros servicios (Boletín Oficial del Estado [BOE], 2002, texto consolidado con última modificación de 2025).
A continuación se analizan nueve errores concretos de diseño y montaje, sus consecuencias visibles y la forma profesional de prevenirlos. El objetivo no es explicar cómo manipular el interior del cuadro, sino ayudarte a supervisar presupuestos, proyectos y propuestas técnicas con mejores criterios.
Qué errores hay que evitar al instalar un cuadro eléctrico
Los fallos más habituales aparecen al escoger una envolvente inadecuada, calcular pocos módulos, distribuir los circuitos sin lógica o finalizar el montaje sin verificaciones. Para evitarlos, conviene estudiar las cargas actuales, prever la evolución de la instalación y adaptar el cuadro al entorno, al mantenimiento y al proyecto eléctrico.
Cuadros eléctricos · errores de diseño y selección
Errores frecuentes al seleccionar y organizar un cuadro eléctrico
La envolvente, la capacidad modular, la sectorización, las protecciones y la documentación deben evaluarse como partes de un mismo sistema. La tabla relaciona cada error con su consecuencia, la señal que permite detectarlo y una medida preventiva.
Identificar
Localizar el error de diseño, selección o montaje
Observar
Relacionar el problema con una señal verificable
Prevenir
Dimensionar y validar el conjunto antes de la puesta en servicio
Desliza horizontalmente para consultar todas las columnas.
| Error | Consecuencia | Señal observable | Prevención profesional |
|---|---|---|---|
| Envolvente inadecuada | Dificulta el montaje, el acceso o el mantenimiento. | Puertas que no cierran o cuadro mal integrado. | Elegir el formato según ubicación, espacio y uso. |
| Entorno mal evaluado | Aumenta la exposición a polvo, humedad o impactos. | Suciedad, condensación o deterioro prematuro. | Adaptar la envolvente a las condiciones ambientales. |
| Capacidad modular ajustada | Complica la organización y la accesibilidad interior. | Dispositivos amontonados y ausencia de espacio útil. | Dimensionar el conjunto completo antes de comprar. |
| Falta de previsión | Puede obligar a sustituir el cuadro al ampliar. | No existe espacio para nuevas protecciones. | Estudiar la evolución energética prevista. |
| Sectorización deficiente | Dificulta localizar averías y mantener el servicio. | Un fallo afecta a zonas o equipos no relacionados. | Organizar circuitos según cargas, zonas y operación. |
| Protecciones mal seleccionadas | Puede provocar disparos o protección insuficiente. | Desconexiones recurrentes o comportamiento irregular. | Seleccionar cada dispositivo según el circuito. |
| Componentes incompatibles | Reduce accesibilidad, orden y disipación térmica. | Desalineaciones, holguras o zonas congestionadas. | Validar el conjunto como un sistema completo. |
| Identificación deficiente | Alarga intervenciones y favorece errores de maniobra. | Etiquetas ambiguas o documentación desactualizada. | Rotular y documentar después de cada modificación. |
| Falta de verificaciones | Permite que defectos lleguen a la puesta en servicio. | Discordancias entre montaje, proyecto y documentación. | Realizar examen, pruebas y cierre documental profesional. |
Lectura técnica: muchos problemas no proceden de un único dispositivo, sino de decisiones incompatibles entre envolvente, capacidad, sectorización, protecciones y documentación. Validar el cuadro como un sistema completo permite anticipar congestión, fallos de acceso, ampliaciones difíciles y discrepancias antes de la puesta en servicio.
La tabla muestra una idea que conviene tener clara: el síntoma visible rara vez coincide con el origen real. Un disparo puede parecer un problema del magnetotérmico, pero la causa podría estar en la selección de la protección, en la carga conectada, en la distribución del circuito o en un defecto de la instalación. Del mismo modo, que todos los dispositivos quepan dentro de la envolvente no demuestra que el cuadro esté correctamente dimensionado.
Desde una perspectiva empresarial, interesa revisar el coste total de la decisión. Un cuadro más compacto puede reducir ligeramente el presupuesto inicial, pero encarecer cualquier ampliación, diagnóstico o sustitución posterior. La ingeniería eficiente no consiste en colocar el máximo número de componentes en el menor espacio posible. Consiste en obtener una instalación ordenada, mantenible, ampliable y coherente con el uso previsto.

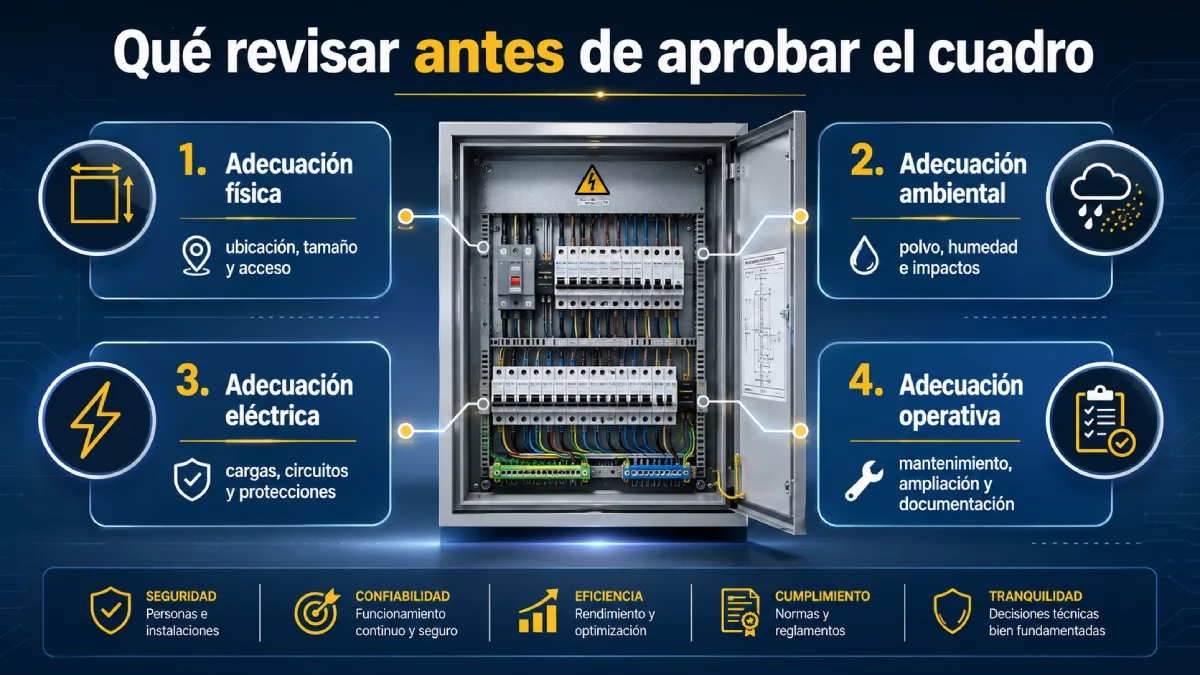

Cuando revises una propuesta técnica, separa cuatro cuestiones:
- Adecuación física: ubicación, formato, dimensiones y accesibilidad
- Adecuación ambiental: exposición a humedad, polvo, impactos y condiciones del local
- Adecuación eléctrica: circuitos, cargas y protecciones previstas
- Adecuación operativa: mantenimiento, ampliaciones, identificación y continuidad de servicio.
Los 9 fallos más habituales y cómo evitarlos
En pocas palabras: Cada error debe analizarse desde tres perspectivas: qué decisión se tomó mal, qué consecuencia puede producir y cómo puede prevenirse. Este enfoque permite revisar el cuadro como una unidad funcional, en lugar de valorarlo como una simple caja que contiene interruptores y protecciones.
1. Elegir una envolvente que no encaja con el tipo de montaje
Un cuadro de superficie facilita determinadas intervenciones y evita realizar un hueco en el paramento; uno empotrado se integra mejor cuando la obra y el espesor disponible lo permiten; una envolvente estanca responde a ambientes con mayor exposición. Ninguna solución es universal.
Antes de comenzar el montaje, la elección del cuadro eléctrico debe responder al espacio disponible, la capacidad modular prevista, la accesibilidad y las condiciones ambientales. El instalador debe revisar además las entradas de canalizaciones y las necesidades futuras de mantenimiento.
2. Ignorar las condiciones de polvo, humedad o exposición
Una envolvente diseñada para un espacio interior seco puede resultar inadecuada en garajes, talleres, cuartos técnicos, zonas húmedas o exteriores protegidos. El polvo puede acumularse en el interior, mientras que la humedad favorece condensaciones y deterioros. El grado de protección debe seleccionarse según el entorno real, las indicaciones del fabricante y el proyecto.
La Guía BT-17 recoge requisitos para envolventes, grados IP e IK y dispositivos de mando y protección, aunque sus valores no deben extrapolarse de forma automática a cualquier instalación industrial (Ministerio de Industria, Comercio y Turismo, 2020).
3. Calcular una capacidad modular demasiado ajustada
Dimensionar el cuadro contando únicamente los dispositivos actuales suele generar una falsa sensación de eficiencia. Que los componentes quepan físicamente no significa que la distribución sea ordenada ni que exista acceso razonable para futuras intervenciones. Una configuración congestionada complica la sustitución de elementos, la identificación de conductores y el mantenimiento eléctrico.
Antes de decidir el número de módulos, conviene que el profesional represente la distribución completa, contemple el espacio requerido por cada equipo y compruebe que la envolvente permite trabajar con claridad, sin forzar la colocación del conjunto.
4. No prever futuras ampliaciones de la instalación
Las necesidades eléctricas cambian después de una reforma o durante la vida de un negocio. La incorporación de aerotermia, autoconsumo fotovoltaico, baterías, recarga de vehículo eléctrico, climatización, nueva maquinaria, automatización o monitorización energética puede exigir nuevos circuitos y protecciones.
El error no consiste únicamente en dejar pocos huecos. También aparece cuando el diseño ignora la evolución previsible de las cargas, las canalizaciones y la distribución. Una ampliación razonable debe estudiarse desde el proyecto, evitando porcentajes de reserva universales que podrían no responder al uso, al edificio o a la normativa aplicable.
5. Distribuir los circuitos sin una lógica de uso
Una sectorización deficiente dificulta aislar averías, localizar circuitos y mantener zonas operativas durante una intervención. En un pequeño comercio, por ejemplo, agrupar iluminación, climatización, cámaras frigoríficas y equipos informáticos sin un criterio funcional puede provocar interrupciones más amplias de lo necesario.
La distribución concreta depende de las cargas, la reglamentación y el proyecto, pero debe existir una lógica comprensible. El profesional tendrá que considerar usos, zonas, continuidad de servicio y mantenimiento. Un cuadro ordenado permite interpretar la instalación con rapidez y reduce el tiempo improductivo cuando aparece una incidencia.
6. Elegir las protecciones sin estudiar los circuitos
Los diferenciales, magnetotérmicos y demás protecciones eléctricas no son piezas intercambiables que puedan escogerse por costumbre. Su selección depende de la naturaleza de la carga, las características del circuito, la sección de los conductores, las condiciones de uso y las prescripciones reglamentarias. Una elección inadecuada puede provocar disparos recurrentes o dejar una respuesta insuficiente frente a determinados defectos. Antes de aprobar el presupuesto, conviene revisar que exista una justificación técnica.
La guía sobre diferenciales y magnetotérmicos puede ampliar esta relación entre circuito, carga y protección.
7. Montar componentes sin revisar su compatibilidad y accesibilidad
Un conjunto puede caber en el carril y seguir estando mal resuelto. La compatibilidad debe evaluarse desde el punto de vista físico, funcional y térmico, considerando el orden interior, el espacio de trabajo, la sustitución de dispositivos y las recomendaciones del fabricante. Cuando los elementos quedan demasiado próximos o mal alineados, el mantenimiento se vuelve más lento y aumenta la probabilidad de realizar modificaciones improvisadas. La selección debe plantearse como un sistema completo. Comprar componentes por separado sin comprobar cómo convivirán dentro de la envolvente suele trasladar el problema desde compras hasta montaje y mantenimiento.
8. Dejar circuitos y protecciones sin identificar
Una identificación pobre convierte una operación sencilla en un diagnóstico innecesariamente largo. Etiquetas como “varios”, “fuerza” o “enchufes” aportan poca información cuando existen varias zonas, líneas o equipos. Además, una ampliación puede dejar obsoleto el esquema original si nadie actualiza la documentación. Las denominaciones deben ser legibles, coherentes y coincidir con el esquema disponible.
Cuando supervises la entrega, comprueba que cada circuito pueda relacionarse con su protección y con el área que alimenta. Esta disciplina facilita el mantenimiento, reduce errores de maniobra y mejora la trazabilidad de futuras modificaciones.
9. Finalizar el trabajo sin verificaciones y documentación
El montaje físico no demuestra que la instalación esté preparada para entrar en servicio. Antes del cierre, corresponde comprobar la adecuación al proyecto, la identificación, la accesibilidad, la ejecución general y las verificaciones reglamentarias. La documentación final debe reflejar la configuración realmente instalada y registrar las modificaciones realizadas durante la obra. La guía oficial diferencia entre la verificación por examen y las comprobaciones mediante medidas o ensayos. Estas tareas y cualquier intervención con riesgo eléctrico deben quedar en manos de profesionales autorizados o cualificados, según proceda (Ministerio de Ciencia y Tecnología, 2003; INSST, 2020).
Estos nueve errores están conectados. Una envolvente demasiado pequeña limita la organización; una distribución apretada reduce la accesibilidad; una identificación pobre complica el mantenimiento; una falta de previsión convierte cualquier ampliación en una reforma. Por eso, revisar cada apartado de forma aislada no basta. El cuadro debe valorarse como una pieza del sistema eléctrico y del modelo operativo del edificio.
En un entorno empresarial, esta lectura permite priorizar las decisiones que tienen impacto sobre la continuidad del servicio. No todas las cargas requieren el mismo tratamiento operativo. Una avería en un circuito secundario no tiene el mismo coste que una parada en climatización, comunicaciones, refrigeración o maquinaria productiva. La sectorización y la identificación deben reflejar esta realidad.
Antes de aprobar el montaje, conviene pedir que la propuesta responda de manera clara a estas preguntas:
- ¿Dónde se instalará la envolvente y qué condiciones ambientales encontrará?
- ¿Qué cargas existen actualmente y cuáles podrían incorporarse?
- ¿Cómo se han organizado los circuitos según el uso?
- ¿Qué criterio justifica cada protección?
- ¿Podrán sustituirse los componentes sin rehacer el conjunto?
- ¿La documentación final permitirá localizar cada circuito?
- ¿Qué verificaciones se realizarán antes de la puesta en servicio?
Si el presupuesto responde únicamente con una lista de materiales, falta información. Una relación de referencias y precios no sustituye a una solución técnica. El valor aparece cuando cada componente tiene una función justificada dentro de una arquitectura comprensible.
Qué revisar antes de dar por terminado el cuadro
Qué debes saber: Un cuadro correctamente terminado requiere una envolvente adecuada, capacidad suficiente, circuitos organizados, protecciones seleccionadas con criterio, identificación clara y verificaciones profesionales. La entrega debe incluir además documentación coherente con el montaje ejecutado, de manera que el mantenimiento y las futuras ampliaciones puedan gestionarse sin improvisaciones.
La revisión final debe comparar tres documentos o realidades: lo proyectado, lo presupuestado y lo ejecutado. Cuando existen diferencias entre ellos, el instalador debe justificarlas y reflejarlas en la documentación final. Dejar cambios sin registrar genera cuadros que nadie conoce por completo, especialmente después de varias ampliaciones realizadas por empresas distintas.
También conviene comprobar que el acceso al cuadro queda libre y que su ubicación no se ha visto perjudicada por mobiliario, maquinaria, almacenaje o modificaciones posteriores de la obra. Un cuadro técnicamente correcto puede perder operatividad si abrirlo, inspeccionarlo o identificar sus dispositivos requiere desmontar elementos del local.
Desde el punto de vista del mantenimiento, merece la pena verificar:
- Legibilidad: las etiquetas pueden entenderse sin interpretaciones.
- Correspondencia: la rotulación coincide con la documentación.
- Accesibilidad: los dispositivos pueden inspeccionarse y mantenerse.
- Trazabilidad: las modificaciones quedan registradas.
- Coherencia: el cuadro ejecutado responde al proyecto aprobado.
- Previsión: las ampliaciones razonables no obligan a rehacer el conjunto.
Esta última revisión también sirve para detectar presupuestos excesivamente ajustados. Cuando una propuesta elimina espacio, documentación o verificaciones para reducir el importe, el ahorro suele ser aparente. La consecuencia aparece más tarde en forma de horas de diagnóstico, interrupciones, adaptaciones o sustituciones prematuras.
La tecnología puede mejorar esta gestión. Los esquemas digitales actualizados, el etiquetado coherente, la monitorización energética y un registro estructurado de modificaciones facilitan el mantenimiento y permiten analizar el comportamiento de las cargas. Sin embargo, ninguna herramienta compensa un diseño deficiente. La digitalización aporta valor cuando se apoya sobre una instalación ordenada, documentada y mantenible.
Los errores más caros de un cuadro suelen empezar en la planificación, mucho antes de conectar o poner en servicio la instalación. La envolvente, la capacidad modular, la distribución de circuitos y la previsión de nuevas cargas deben decidirse antes del montaje, con criterios técnicos y operativos. Después, la ejecución, la selección definitiva de protecciones y las verificaciones corresponden a profesionales cualificados. Antes de aprobar una propuesta, revisa que explique cómo se ha adaptado el cuadro al entorno, al uso y al mantenimiento futuro. Un diseño claro reduce improvisaciones y protege mejor la inversión.
