Perforar el hormigón es un arte de precisión: antes de abrir un paso para instalaciones, necesitas leer el elemento, localizar armaduras, definir diámetro y profundidad, elegir la técnica adecuada y controlar polvo, agua y vibraciones. Esa es la respuesta directa a cómo hacer perforaciones en hormigón armado para instalaciones sin dañar la estructura: no se empieza con la máquina, sino con el análisis técnico.
Un muro, un forjado o una losa no son materia muda. Son piezas que trabajan, que reciben cargas, que transmiten esfuerzos y que guardan en su interior una geometría resistente hecha de acero y hormigón. Por eso, cuando se habla de perforaciones de hormigón en una comunidad, una nave, un garaje o una rehabilitación urbana, conviene pensar en obra real: accesos ajustados, instalaciones existentes, vecinos, polvo, pendientes de saneamiento y márgenes de error muy pequeños.
La corona diamantada suele ser una solución precisa para abrir pasos limpios en muros, forjados y soleras, sobre todo cuando se busca reducir vibraciones y mantener el control del hueco. En otros casos puede entrar en juego la rotopercusión, o incluso el corte de hormigón cuando no se necesita un taladro circular, sino una apertura, una junta, una zanja o un corte lineal. A partir de ahí, la decisión se vuelve técnica: dónde perforar el hormigón, con qué equipo, bajo qué supervisión y con qué límites.
Qué revisar antes de perforar hormigón armado
Idea clave: Antes de perforar hormigón armado debes comprobar el tipo de elemento, su función estructural, espesor, armaduras probables, diámetro del paso, profundidad, instalación prevista y accesibilidad. Si el muro, forjado, losa o pilar tiene función portante, la revisión técnica previa no es un trámite: es la forma de evitar daños resistentes.
El hormigón armado no se comporta como una piedra uniforme. Es una alianza entre dos materiales: el hormigón trabaja muy bien a compresión y el acero asume tracciones que la masa cementicia no podría resistir por sí sola. Esa colaboración es la base de buena parte de la ingeniería moderna y explica por qué una perforación aparentemente pequeña puede tener consecuencias si corta una armadura principal o se sitúa en una zona delicada.
En España, el Código Estructural establece las exigencias que deben cumplir las estructuras de hormigón para garantizar seguridad estructural, durabilidad, ejecución, control y mantenimiento durante su vida útil (Ministerio de la Presidencia, Relaciones con las Cortes y Memoria Democrática, 2021). El propio BOE recoge que las estructuras son un elemento fundamental para la seguridad de las construcciones, y que el Código Estructural regula materias como bases de proyecto, análisis estructural, materiales, durabilidad, ejecución, control de calidad y mantenimiento.
Antes de decidir el punto de perforación, conviene ordenar la revisión como se haría en una visita de obra seria:
- Tipo de elemento: No es lo mismo intervenir en un tabique sin función resistente que en un muro de carga, un pilar, una losa maciza, una solera, un muro de contención o un forjado.
- Espesor real: El espesor condiciona la longitud de corona, la estabilidad del equipo, la evacuación de lodos y el riesgo de desviación.
Presencia de armaduras. En hormigón armado debes asumir que hay acero hasta que una comprobación indique lo contrario. - Diámetro del paso: Un pequeño taladro para una fijación no plantea el mismo escenario que un hueco para saneamiento, ventilación o climatización.
- Profundidad y dirección: Perforar en vertical, horizontal o inclinado cambia la estabilidad de la máquina, la recogida de agua y el control de salida.
- Uso de la instalación: Electricidad, fontanería, saneamiento, ventilación y climatización tienen necesidades distintas.
- Accesibilidad: Hay que valorar espacio para la perforadora, toma eléctrica, agua, aspiración, fijación del bastidor y evacuación de residuos.
- Riesgo estructural: Las zonas próximas a apoyos, encuentros viga-pilar, bordes de huecos, nervios y elementos pretensados exigen prudencia añadida.
La lectura de planos ayuda, pero no conviene convertirla en fe ciega. En rehabilitación, reformas de locales, garajes y edificios con varias décadas encima, los planos pueden no existir, estar incompletos o no reflejar cambios ejecutados durante la obra. Por eso el replanteo en el soporte real es tan importante como el documento.
Cuando el elemento es estructural, el criterio correcto pasa por consultar a un técnico competente. En algunos casos bastará con desplazar unos centímetros el eje del hueco. En otros, habrá que cambiar el recorrido de la instalación, reducir diámetro, agrupar pasos o plantear un refuerzo.
Un esquema útil sería una sección de forjado con estas capas y elementos:
Perforación técnica · forjados
Qué debe mostrar un esquema antes de perforar un forjado para instalaciones
Antes de abrir un paso en un forjado, el esquema debe aclarar dirección de perforación, armaduras, holgura, zona de seguridad y eje real de trabajo. La función no es decorar el proyecto, sino reducir incertidumbre en obra.
Lectura técnica: una perforación segura no depende solo del diámetro de la tubería. También exige conocer el espesor del forjado, localizar armaduras, definir separación de seguridad y comprobar que la corona diamantada trabaja sobre el eje replanteado.
| Elemento del esquema | Qué debería mostrar |
|---|---|
| Cara superior e inferior del forjado | Sección Espesor total y dirección de perforación. |
| Armaduras superiores e inferiores | Armaduras Barras principales y zona que debe evitarse. |
| Paso de tubería | Paso Diámetro previsto y holgura necesaria. |
| Zona de seguridad | Seguridad Separación respecto a armaduras detectadas. |
| Corona diamantada | Eje Eje real de perforación tras el replanteo. |
| Instalación final | Uso Saneamiento, ventilación, electricidad o climatización. |
La imagen debe transmitir una idea sencilla: el hueco no se dibuja donde apetece, sino donde la estructura permite que pase.
Técnicas para abrir pasos de instalaciones en hormigón
Mirada técnica: La corona diamantada permite perforaciones limpias, circulares y con baja vibración; la rotopercusión se reserva para trabajos más pequeños o menos sensibles; el corte complementario se usa cuando hace falta una apertura lineal, una zanja, una junta o un hueco mayor que no puede resolverse con un taladro circular.
La elección de técnica condiciona el acabado, el ruido, el polvo, la vibración y el riesgo de dañar la pieza. La perforación con corona se utiliza habitualmente para crear pasos de cables, alojar anclajes o extraer testigos de hormigón mediante brocas tubulares con segmentos diamantados montadas sobre un eje rotatorio (The Concrete Society, 2025). The Concrete Society describe la broca de corona como un tubo de acero con segmentos diamantados soldados o brazados, utilizado para abrir huecos de paso y extraer testigos de control.
En obra, la corona diamantada tiene una virtud casi arquitectónica: dibuja el hueco con geometría limpia. No golpea la estructura como lo hace la percusión; corta por abrasión. Esa diferencia importa mucho cuando se trabaja cerca de armaduras, en edificios habitados, en locales terminados o en rehabilitación.
Cuando el trabajo exige precisión, control del diámetro y mínima afección al entorno, conviene acudir a especialistas capaces de elegir la técnica adecuada para perforar el hormigón según el tipo de elemento, espesor y uso final del paso. La herramienta, por sí sola, no decide bien: decide el técnico que entiende la relación entre máquina, material y estructura.
Perforación técnica · métodos de trabajo

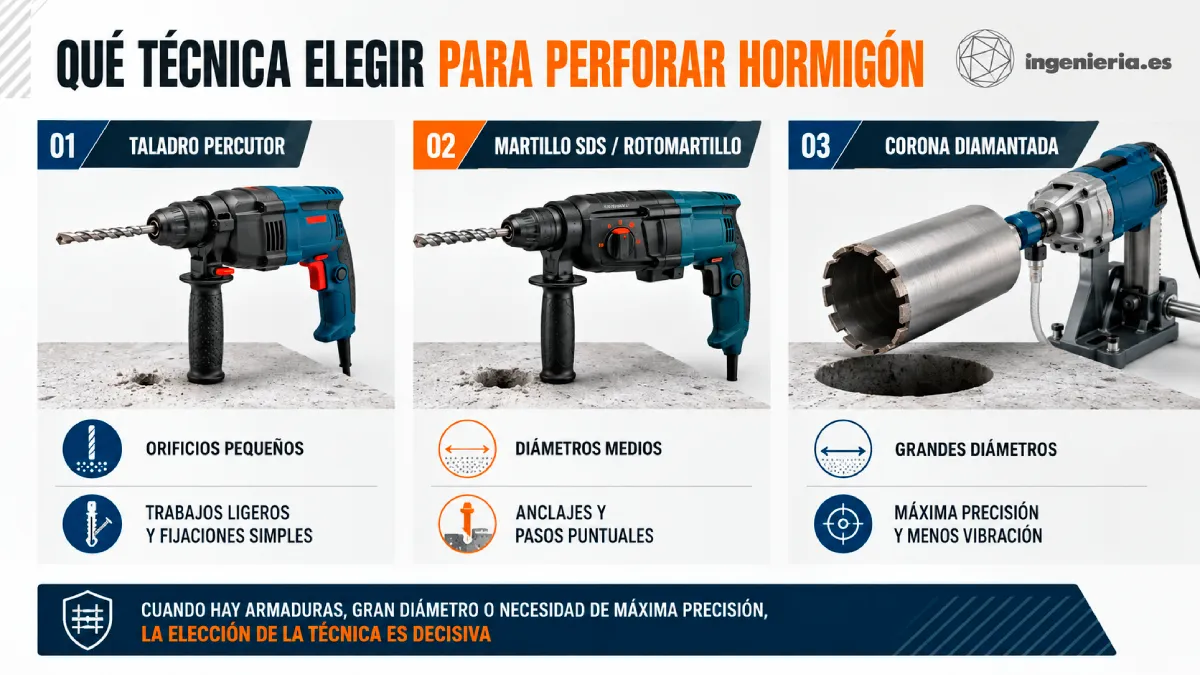

Técnicas de perforación y corte en hormigón: cuándo usar cada una
No todas las intervenciones sobre hormigón tienen la misma precisión ni generan la misma vibración. La elección entre corona diamantada, rotopercusión, corte de hormigón o perforación manual ligera depende del diámetro, la geometría, el entorno y la sensibilidad estructural.
Lectura técnica: para pasos de instalaciones en elementos sensibles, la corona diamantada suele ofrecer mejor control geométrico y menor vibración. La rotopercusión puede ser útil en fijaciones pequeñas, pero no debería tratarse como equivalente cuando hay riesgo de fisuras, desconchones o afección estructural.
| Técnica | Cuándo se usa | Ventajas | Limitaciones | Precisión | Vibración |
|---|---|---|---|---|---|
| Corona diamantada | Pasos circulares para saneamiento, climatización, ventilación, electricidad, fontanería o extracción de testigos. | Corte limpio, buen control geométrico, baja afección por vibración y acabado regular. | Requiere agua o sistema de refrigeración, gestión de lodos, fijación estable y equipo adecuado. | Alta | Baja |
| Rotopercusión | Taladros pequeños, fijaciones, anclajes ligeros o trabajos en zonas sin sensibilidad estructural relevante. | Rápida, accesible y útil para diámetros reducidos. | Puede generar fisuras, desconchones, vibraciones y peor control si se usa de forma inadecuada. | Media | Media o alta |
| Corte de hormigón | Huecos mayores, rozas, zanjas, juntas, cortes de solera, aperturas en muros o modificaciones lineales. | Permite geometrías no circulares y cortes controlados. | Mayor preparación, maquinaria específica, planificación de accesos y seguridad. | Alta | Baja si se ejecuta con medios diamantados adecuados |
| Perforación manual ligera | Fijaciones menores en hormigón no comprometido. | Sencilla y económica. | No adecuada para grandes diámetros ni elementos estructurales sensibles. | Variable | Variable |
La rotopercusión tiene su lugar, pero no debe confundirse con una solución universal. En diámetros pequeños y elementos no delicados puede ser eficaz. Sin embargo, cuando aparece hormigón armado, cuando hay acabados próximos o cuando el soporte trabaja como pieza resistente, el impacto repetido puede transmitir vibraciones innecesarias.
La corona diamantada, en cambio, ofrece un control más fino. Permite abrir un paso circular para una bajante, una tubería de climatización o un conducto de ventilación sin golpear el conjunto. En cierto modo, actúa como un bisturí sobre una materia dura: no elimina la necesidad de diagnóstico, pero reduce la agresividad de la intervención.
Cómo elegir la técnica sin improvisar
Una decisión razonable puede seguir este orden:
- Identifica si el elemento es estructural.
- Comprueba espesor y accesos.
- Define el diámetro mínimo funcional.
- Localiza armaduras o instalaciones ocultas.
- Elige técnica según precisión necesaria.
- Controla polvo, agua, ruido y residuos.
- Documenta el replanteo antes de ejecutar.
- Detén el trabajo si aparece acero, fisura o vibración anómala.
Este modo de decidir tiene mucho que ver con la construcción entendida como cultura material. Un buen hueco no es el que se abre deprisa, sino el que permite que la instalación pase sin empobrecer la estructura.
Riesgos habituales: armaduras, fisuras, polvo y vibraciones
Qué debes saber: Los riesgos principales son cortar armaduras sin control, debilitar un elemento portante, provocar fisuras, generar vibraciones innecesarias, producir polvo respirable, no controlar el agua de refrigeración o elegir mal el diámetro. Una perforación segura empieza antes de encender la máquina: en el replanteo y la lectura del elemento.
El Eurocódigo 2 sitúa el diseño de estructuras de hormigón armado y pretensado dentro de requisitos de resistencia, servicio, durabilidad y comportamiento frente al fuego (European Commission, s. f.). Esa perspectiva europea recuerda algo que en obra conviene no olvidar: perforar hormigón armado no es solo abrir un hueco; es intervenir sobre un sistema resistente.
La Comisión Europea indica que el Eurocode 2 aplica al diseño de edificios y obras civiles de hormigón en masa, armado y pretensado, con requisitos de resistencia, servicio, durabilidad y resistencia al fuego.
Las armaduras son el primer riesgo evidente. Cortar una barra secundaria puede ser reparable o asumible bajo criterio técnico; cortar una armadura principal en una zona de tracción o un estribo en un área de cortante puede alterar el comportamiento del elemento. Por eso no conviene banalizar la frase “solo es un agujero”.
El segundo riesgo es menos visible: la fisuración inducida. Una perforación con impacto, una salida mal controlada o una máquina mal alineada pueden generar fisuras radiales, desconchones o desprendimientos en la cara opuesta. En edificios existentes, donde la estructura ya ha vivido cargas, reformas, humedad y pequeñas deformaciones, esas fisuras pueden abrir una vía de entrada a problemas futuros.
El polvo merece capítulo propio. El polvo de sílice respirable puede liberarse durante tareas frecuentes de obra como cortar, taladrar o desbastar hormigón y mortero, por lo que la perforación debe planificarse con medidas de control del polvo (Health and Safety Executive, s. f.). La HSE señala que la sílice está presente en materiales como hormigón y mortero, y que tareas como corte, taladro y desbaste pueden convertirla en polvo respirable.
Hormigón armado · control de riesgos
Riesgos habituales al perforar hormigón armado y cómo prevenirlos
Perforar hormigón armado sin revisar armaduras, diámetro, replanteo, vibración, polvo o agua puede convertir un paso de instalación en una incidencia técnica. Esta matriz ayuda a anticipar problemas antes de ejecutar.
Lectura técnica: la prevención empieza antes de acercar la máquina al soporte. Planos, detección, replanteo, elección de técnica, control de lodos y validación del diámetro reducen el riesgo de cortar armaduras, dañar acabados o debilitar elementos portantes.
| Riesgo | Por qué aparece | Cómo prevenirlo | Cuándo consultar a un especialista |
|---|---|---|---|
| Cortar armaduras sin control | Falta de detección previa o replanteo impreciso. | Prevención Revisar planos, usar detector de armaduras, pacometría o GPR si procede. | Consulta Siempre que el elemento sea estructural. |
| Debilitar un elemento portante | Hueco excesivo o mal situado. | Prevención Reducir diámetro, desplazar el paso o justificar técnicamente la intervención. | Consulta En muros, losas, pilares, vigas y forjados. |
| Fisuras radiales | Percusión, desalineación, empuje excesivo o salida brusca. | Prevención Usar corona, bastidor estable y avance controlado. | Consulta Si aparecen fisuras durante la ejecución. |
| Vibraciones innecesarias | Uso inadecuado de rotopercusión o maquinaria mal fijada. | Prevención Elegir corte diamantado y controlar anclajes. | Consulta En edificios habitados, estructuras antiguas o zonas sensibles. |
| Polvo en espacios cerrados | Taladro en seco sin aspiración eficaz. | Prevención Aspiración, humectación y confinamiento de la zona. | Consulta En garajes, locales, sótanos y comunidades. |
| Agua sin controlar | Refrigeración con corona sin recogida de lodos. | Prevención Colectores, aspiración de agua y protección de acabados. | Consulta En interiores, falsos techos o forjados sobre zonas ocupadas. |
| Diámetro mal elegido | Falta de coordinación con instalaciones. | Prevención Confirmar tubo, aislamiento, pendiente y holgura. | Consulta Cuando pasan saneamiento, climatización o ventilación. |
| Perforar sin replanteo | Prisa, ausencia de planos o exceso de confianza. | Prevención Marcar, comprobar, documentar y validar antes de ejecutar. | Consulta En cualquier trabajo sobre hormigón armado. |
Checklist antes de perforar
- Confirmar si el elemento tiene función estructural.
- Revisar planos disponibles y contrastarlos con la realidad de obra.
- Identificar espesor, caras accesibles y dirección del taladro.
- Localizar armaduras e instalaciones ocultas.
- Definir diámetro mínimo útil para la instalación.
- Comprobar pendiente si se trata de saneamiento.
- Elegir técnica: corona diamantada, rotopercusión o corte.
- Prever control de polvo, agua, lodos y ruido.
- Proteger acabados, instalaciones cercanas y zonas inferiores.
- Detener la ejecución si aparecen acero, fisuras, vibraciones anómalas o desviaciones.
Una buena perforación tiene algo de lectura anatómica. Antes de atravesar el elemento, conviene entender dónde están sus nervios, sus zonas tensas, sus apoyos y sus límites. Esta mirada no ralentiza la obra; evita correcciones caras, discusiones posteriores y reparaciones que podrían haberse prevenido.
También hay un matiz de sostenibilidad constructiva. Perforar con criterio reduce residuos, evita demoliciones innecesarias, protege elementos existentes y alarga la vida útil del edificio. La rehabilitación responsable empieza muchas veces en gestos pequeños: un hueco bien situado, una tubería bien coordinada, una losa respetada.
Cuándo conviene llamar a una empresa especializada
En pocas palabras: Conviene contratar especialistas cuando hay hormigón armado, grandes diámetros, perforaciones profundas, muros, losas, soleras, forjados, espacios con poco margen de error o necesidad de reducir polvo, ruido y vibraciones. En esos casos, la experiencia técnica pesa más que la potencia de la máquina.
Hay trabajos sencillos que un profesional de mantenimiento puede resolver con medios habituales: una fijación menor, un pequeño taladro en una zona no estructural, una intervención superficial y bien localizada. El problema aparece cuando el hueco atraviesa hormigón armado, aumenta el diámetro o entra en juego una instalación que condiciona la geometría del edificio.
En garajes, naves, comunidades de propietarios, locales comerciales, industrias y rehabilitaciones urbanas, las perforaciones casi nunca son actos aislados. Se coordinan con fontaneros, instaladores de climatización, electricistas, técnicos de prevención, vecinos, horarios de uso y acabados existentes. La perforación deja de ser un agujero y se convierte en una pequeña operación de infraestructura.
Si trabajas en una reforma, nave, comunidad o local técnico en Aragón, puede resultarte útil contar con un equipo especializado en perforaciones de hormigón en zaragoza, sobre todo cuando el paso afecta a hormigón armado, requiere precisión o debe coordinarse con instalaciones existentes.
Control de obra · perforación en hormigón
Cuándo una perforación exige más control en obra
No todas las perforaciones tienen el mismo nivel de criticidad. El diámetro, el tipo de elemento, el estado del edificio y el entorno de trabajo cambian por completo el nivel de control necesario antes de ejecutar.
Veredicto técnico: cuando aumenta el diámetro, aparece estructura portante o la obra se realiza en entornos ocupados, conviene pasar de la improvisación al procedimiento: revisión, replanteo, detección, protección y trazabilidad.
Gran diámetro para saneamiento o ventilación
Por qué exige control
Retira más sección y exige mejor control geométrico.
Decisión recomendable
Corona diamantada con equipo estable.
Forjado estructural
Por qué exige control
Puede contener armaduras principales o nervios.
Decisión recomendable
Revisión técnica y detección previa.
Muro de carga o contención
Por qué exige control
Interviene en una pieza resistente.
Decisión recomendable
Validación del punto de perforación.
Pilar o entorno de pilar
Por qué exige control
Zona sensible por concentración de esfuerzos.
Decisión recomendable
Evitar salvo justificación técnica.
Local en funcionamiento
Por qué exige control
Hay acabados, usuarios, polvo y ruido.
Decisión recomendable
Plan de trabajo, protección y limpieza.
Comunidad de propietarios
Por qué exige control
Riesgo de afección a viviendas o instalaciones comunes.
Decisión recomendable
Coordinación previa y documentación.
Nave industrial
Por qué exige control
Instalaciones existentes y estructuras de gran luz.
Decisión recomendable
Replanteo y equipo profesional.
Rehabilitación urbana
Por qué exige control
Incertidumbre sobre planos y estado real.
Decisión recomendable
Inspección, prudencia y trazabilidad.
A veces perforar no basta. Cuando hay que abrir un hueco mayor, ejecutar una zanja, cortar una solera o modificar una apertura, el corte de hormigón puede ser la técnica complementaria para resolver la intervención con mayor control. En esos casos, la geometría del problema cambia: ya no se trata de un paso cilíndrico, sino de una modificación más amplia del elemento construido.
Antes de pedir presupuesto, prepara diámetro, espesor, ubicación, tipo de instalación, acceso a la zona de trabajo y fotografías del elemento. Esa información ayuda a valorar la técnica adecuada y evita improvisaciones en obra.
Documentación útil antes de solicitar presupuesto
- Fotografías generales y de detalle
- Medidas del elemento y espesor estimado
- Diámetro del hueco necesario
- Tipo de instalación que va a pasar
- Plano o croquis con ubicación del punto
- Indicación de si hay vecinos, maquinaria, acabados o actividad en curso
- Acceso a agua, electricidad y ventilación
- Horario disponible para ejecutar el trabajo
- Información sobre estructura: muro, losa, solera, forjado o pilar
- Dudas conocidas: humedad, fisuras, instalaciones antiguas, reformas previas.
Esta preparación evita una escena frecuente: llegar a obra con una solución decidida antes de entender el problema. La arquitectura enseña justo lo contrario. Primero se observa el lugar, luego se mide, después se interpreta y solo entonces se actúa.

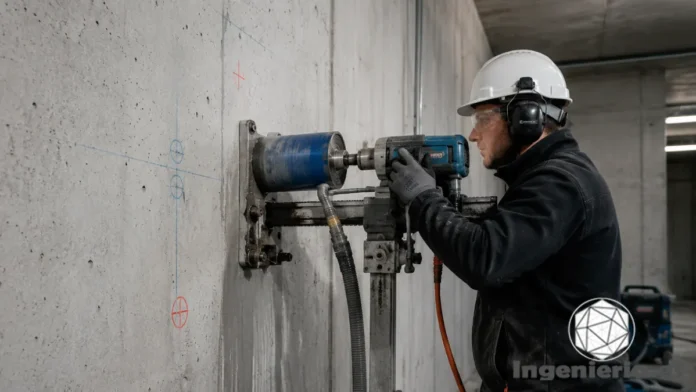

Cómo hacer perforaciones en hormigón armado para instalaciones sin dañar la estructura
Idea clave: La forma más segura de perforar hormigón armado para instalaciones es combinar diagnóstico previo, replanteo preciso, elección de técnica adecuada, control de polvo y agua, y supervisión técnica cuando el elemento sea portante. La maquinaria importa, pero el criterio previo es lo que protege la estructura.
Llegados a este punto, la pregunta inicial adquiere una respuesta más completa. Cómo hacer perforaciones en hormigón armado para instalaciones sin dañar la estructura no depende de una única herramienta, sino de una secuencia de decisiones. El error habitual consiste en reducirlo todo a la broca. La broca abre; el criterio protege.

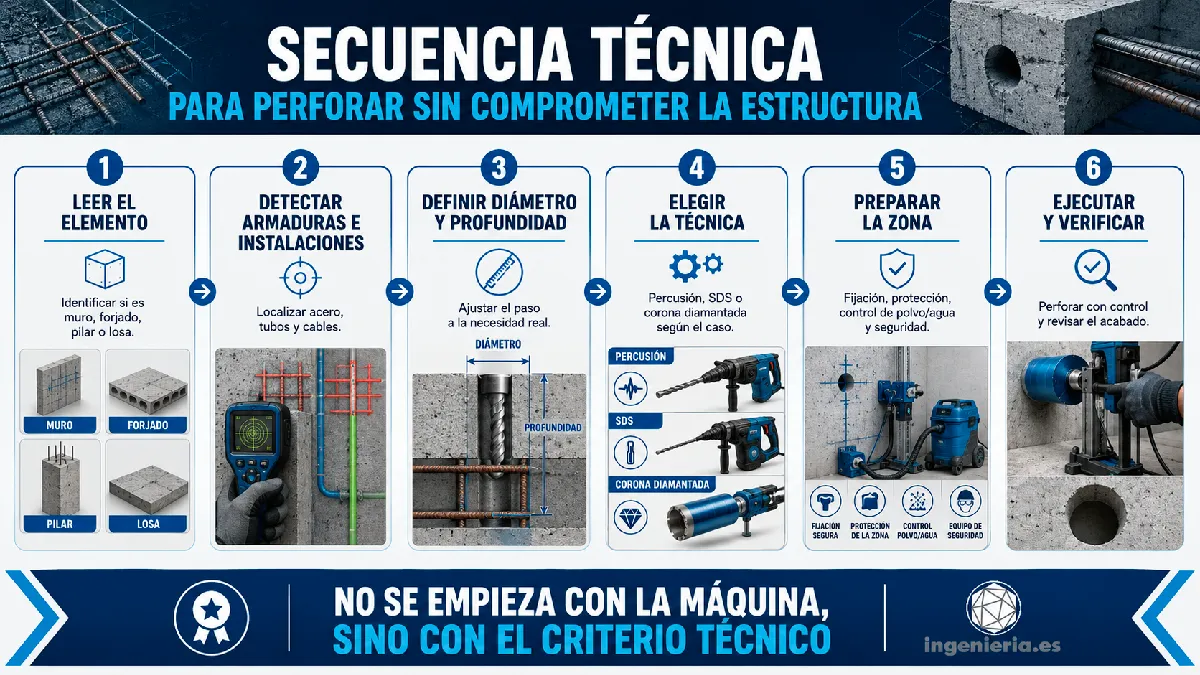

Una buena secuencia podría ser esta:
- Leer el elemento. Determina si estás ante solera, losa, muro, forjado, viga o pilar.
- Entender la instalación. No necesita lo mismo una línea eléctrica que una bajante de saneamiento.
- Reducir el diámetro a lo necesario. Cuanto más grande sea el hueco, mayor debe ser la justificación.
- Localizar interferencias. Armaduras, cables, conducciones y vacíos deben detectarse antes.
- Escoger técnica. Corona para precisión y baja vibración; rotopercusión para usos menores; corte para geometrías lineales.
- Controlar el entorno. Polvo, agua, ruido, accesos y protección de acabados.
- Ejecutar con pausa. Un avance controlado suele decir mucho sobre la calidad del trabajo.
- Revisar el resultado. El hueco debe quedar limpio, estable y coherente con el uso previsto.
La obra bien hecha tiene algo de conversación con la materia. El hormigón responde: cambia el sonido, aparece lodo metálico si se toca acero, vibra si el equipo no está bien fijado, se astilla si se fuerza la salida. Escuchar esas señales forma parte del oficio.
Desde el punto de vista del diseño estructural, el mejor paso de instalaciones es el que resuelve la función sin convertir la estructura en víctima de la instalación. Hay edificios donde una pequeña decisión mal tomada deja una cicatriz duradera; hay otros donde una intervención discreta permite actualizar redes, mejorar eficiencia, adaptar usos y prolongar la vida del inmueble.
Perforar hormigón es leer la estructura antes de atravesarla
Idea final: Perforar hormigón armado es una operación pequeña solo en apariencia. El buen resultado depende de leer la estructura antes de atravesarla, elegir una técnica proporcionada, controlar riesgos y coordinar la instalación con el edificio. La precisión no está en hacer el hueco rápido, sino en hacerlo donde debe ser.
Las perforaciones en hormigón para pasos técnicos pertenecen a esa familia de trabajos que parecen menores hasta que fallan. Un hueco mal situado puede cortar una armadura, generar fisuras, introducir polvo en un espacio cerrado, producir filtraciones por agua de refrigeración o dejar una instalación difícil de mantener.
La solución no es tener miedo al hormigón, sino respeto. Respetar un material significa conocerlo: saber que guarda acero, que trabaja por zonas, que transmite cargas, que envejece y que forma parte de una estructura mayor. En la buena ingeniería, ningún gesto queda aislado.
Por eso, antes de perforar hormigón armado para instalaciones, conviene mirar el muro o el forjado como se mira un plano vivo. Hay forma, materia, esfuerzo, memoria de obra y futuro uso. Cuando todo eso se entiende, el taladro deja de ser agresión y se convierte en una intervención precisa, casi quirúrgica, al servicio de la vida del edificio.
Referencias consultadas
- Ministerio de la Presidencia, Relaciones con las Cortes y Memoria Democrática. (2021). Real Decreto 470/2021, de 29 de junio, por el que se aprueba el Código Estructural. Boletín Oficial del Estado. https://www.boe.es/buscar/doc.php?id=BOE-A-2021-13681
- European Commission. (s. f.). Eurocode 2: Design of concrete structures. Joint Research Centre. https://eurocodes.jrc.ec.europa.eu/EN-Eurocodes/eurocode-2-design-concrete-structures
- Health and Safety Executive. (s. f.). Construction dust: Frequently asked questions. https://www.hse.gov.uk/construction/faq-dust.htm
- The Concrete Society. (2025). Core drill. https://www.concrete.org.uk/fingertips/core-drill/
