Fabricar sin prototipo puede salir caro: qué revisar antes de producir una pieza industrial

Fabricar una pieza industrial sin prototipo puede salir caro porque los errores de medida, encaje, material, montaje o resistencia suelen aparecer cuando ya hay tiempo, dinero y decisiones comprometidas. Una geometría que parece impecable en pantalla puede fallar en banco de montaje, rozar con otra pieza, exigir un mecanizado innecesariamente complejo o no soportar el uso previsto.

Si necesitas validar una pieza antes de pasar a fabricación, contar con una empresa de prototipado ayuda a convertir una idea técnica en una prueba física con sentido. El prototipo no debería ser un capricho ni una maqueta para enseñar en una reunión. Debería servir para responder una pregunta clara: si la pieza funciona, encaja, se puede fabricar y tiene lógica económica.

En ese proceso, Ingiva encaja como apoyo técnico cuando el diseño de piezas industriales debe considerar desde el principio medidas, materiales, tolerancias, montaje y el proceso de fabricación. Porque un prototipo útil no empieza cuando la máquina trabaja, sino cuando el diseño ya reduce dudas antes de invertir en fabricación.

En este artículo veremos qué revisar antes de fabricar un prototipo industrial, por qué el diseño técnico viene antes que la máquina, cuándo merece la pena prototipar y cómo decidir si una pieza está lista para producción.

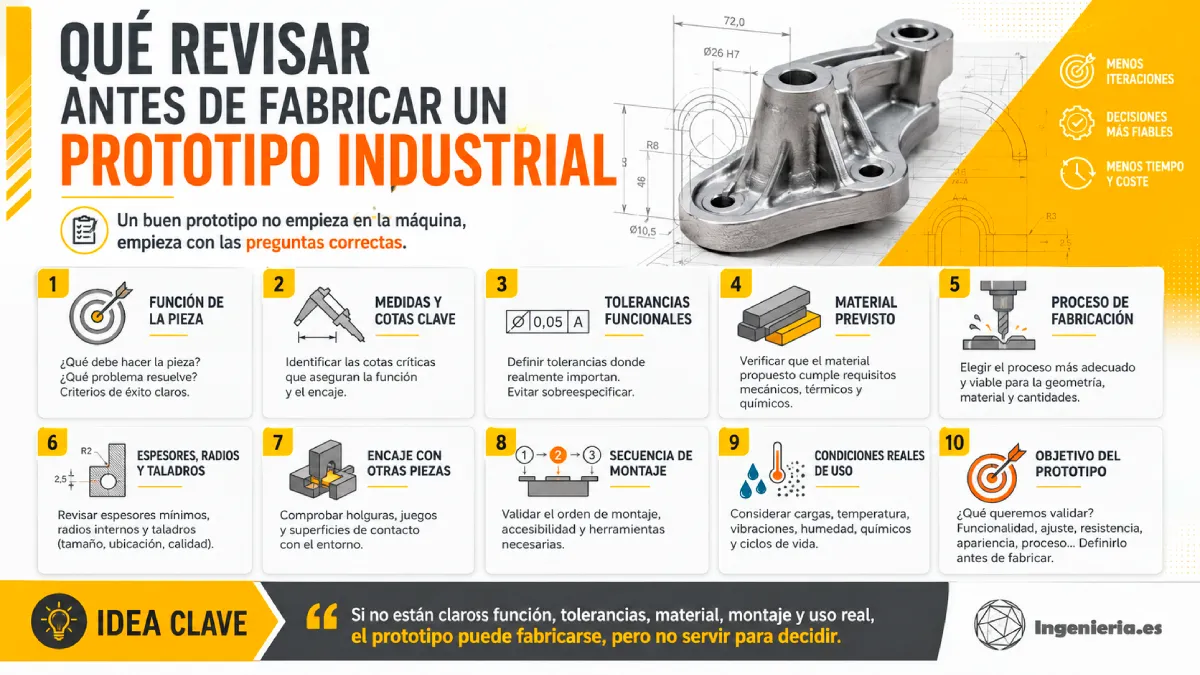

Qué revisar antes de fabricar un prototipo industrial

Idea clave: Antes de fabricar un prototipo industrial, conviene revisar función, medidas, tolerancias, material, proceso de fabricación, montaje y condiciones reales de uso. Si esos puntos no están claros, el prototipo puede salir de la máquina, pero no servirá para tomar una decisión técnica fiable.

La pregunta qué revisar antes de fabricar un prototipo industrial no se responde mirando solo el archivo 3D. Hay que analizar la pieza como parte de un sistema: qué tiene que hacer, dónde va montada, qué esfuerzos soporta, quién la manipula, con qué proceso se fabricará y qué margen de error admite sin generar problemas.

El primer filtro es funcional. Una pieza puede tener buena pinta, pero si no está claro qué debe validar el prototipo, se fabrica casi a ciegas. No es lo mismo comprobar una forma exterior para presentar a un cliente que validar un encaje ajustado, una zona sometida a carga, una carcasa que debe alojar electrónica o una pieza que después se mecanizará en serie.

También hay que revisar las tolerancias. En plano, una décima puede parecer poca cosa. En montaje, puede ser la diferencia entre una pieza que entra suave y otra que obliga a repasar, forzar o tirar material. Aquí conviene ser poco romántico: una tolerancia demasiado abierta genera problemas; una tolerancia demasiado cerrada encarece la fabricación sin aportar valor si la función no lo exige.

Checklist operativo antes de fabricar:

• Función principal de la pieza.
• Medidas nominales y cotas relevantes.
• Tolerancias funcionales y zonas de ajuste.
• Material previsto para prototipo y producción.
• Proceso de fabricación más probable.
• Espesores, radios, taladros y zonas débiles.
• Encajes con otras piezas del conjunto.
• Secuencia de montaje y acceso de herramientas.
• Condiciones reales de uso.
• Coste y facilidad de iteración.
• Objetivo concreto del prototipo.

Un error habitual es fabricar el prototipo para “ver cómo queda”. Esa frase, en industria, suele esconder falta de objetivo. Un prototipo debe validar algo medible o comprobable: encaje, rigidez, manipulación, interferencias, accesibilidad, montaje, ergonomía, estanqueidad básica, comportamiento térmico o viabilidad de fabricación.

Si el objetivo no está definido, el resultado será ambiguo. Y un resultado ambiguo obliga a otra vuelta de diseño, otra fabricación y otra reunión para interpretar lo que ya debería haberse decidido antes de pedir la pieza.

Por qué el diseño técnico viene antes que el prototipo

Veredicto técnico: El prototipo no empieza cuando se activa la máquina, empieza cuando se diseña la pieza. CAD, CAM, planos, tolerancias y fabricabilidad condicionan el resultado físico. Si el diseño está mal planteado, el prototipo no arregla el problema; lo materializa.

Hay una idea que conviene grabar en oficina técnica y dirección: el prototipo no convierte un mal diseño en una buena pieza. Lo que hace es poner el diseño delante de la realidad. Y la realidad industrial suele ser bastante directa: si algo no encaja, no se puede mecanizar bien o exige un montaje absurdo, el taller lo va a enseñar sin contemplaciones.

El diseño CAD/CAM debe contemplar geometría, radios, espesores, accesibilidad de herramienta, orientación de fabricación, superficies de referencia y puntos de control. Diseñar una pieza sin pensar cómo se va a fabricar es una forma bastante eficaz de trasladar el problema al proveedor, al operario o al presupuesto.

La guía de producibilidad y manufacturabilidad del U.S. Department of Defense diferencia entre decisiones de diseño que facilitan la fabricación y mejoras de proceso que después se aplican en planta. Traducido a una empresa industrial: primero hay que diseñar algo producible; después ya se optimiza cómo fabricarlo (U.S. Department of Defense, 2024).

Aspectos de diseño que conviene revisar antes de prototipar:

1. Geometría general del modelo 3D.
2. Espesores mínimos y cambios bruscos de sección.
3. Radios interiores y exteriores.
4. Taladros, roscas, alojamientos y rebajes.
5. Superficies funcionales.
6. Datums o referencias de medición.
7. Compatibilidad con el proceso previsto.
8. Acceso de herramientas de corte, apriete o montaje.
9. Acabado superficial necesario.
10. Posibles deformaciones durante fabricación o uso.

Una pieza puede quedar estupenda en pantalla y dar guerra en cuanto toca banco de montaje. Y ahí, claro, ya no hablamos de teoría: hablamos de horas, material, retrasos y decisiones tomadas con prisas.

La parte más inteligente del prototipado industrial consiste en detectar esos problemas cuando todavía son baratos de corregir. Cambiar un radio en CAD, ajustar una tolerancia o modificar un espesor antes de fabricar suele ser sencillo. Hacerlo cuando ya hay una serie pedida, un molde en marcha o una entrega comprometida es otro deporte.

CAD, planos y tolerancias: menos ambigüedad, menos improvisación

Cuando una pieza debe encajar, soportar uso real y fabricarse sin ambigüedades, las tolerancias no pueden quedar al aire. Estándares como ASME Y14.5 ayudan a comunicar la intención de diseño mediante reglas, símbolos y criterios compartidos entre ingeniería, taller y control de calidad (ASME, 2018).

Esto no significa que cualquier prototipo necesite una documentación desmesurada. Significa que las zonas relevantes deben estar bien definidas. Si el prototipo va a validar un encaje, esa zona debe estar acotada con rigor. Si va a comprobar montaje, las referencias de posición importan. Si va a evaluar resistencia básica, el material y el espesor no pueden elegirse por comodidad.

Elemento técnico	Qué evita
Plano claro	Interpretaciones distintas entre diseño y taller
Tolerancias funcionales	Encajes duros, holguras excesivas o retrabajos
Modelo 3D limpio	Errores de exportación, superficies abiertas o geometrías dudosas
Material definido	Pruebas poco representativas
Proceso previsto	Diseños imposibles o caros de fabricar
Revisión de montaje	Piezas correctas que luego no pueden ensamblarse bien

La ingeniería buena no consiste en llenar un plano de símbolos para impresionar. Consiste en definir lo necesario para que todos entiendan la pieza de la misma forma: quien diseña, quien fabrica, quien mide y quien la monta.

Cuándo te conviene hacer un prototipo antes de producir

En pocas palabras: Conviene hacer un prototipo cuando fabricar directamente implica riesgo técnico, coste elevado, incertidumbre de montaje, dudas de material o necesidad de presentar una solución tangible. Si la pieza afecta a función, seguridad, ergonomía, encaje o inversión relevante, probar antes suele ser una decisión sensata.

No todas las piezas necesitan el mismo nivel de prototipado. Una tapa simple, sin exigencias de montaje ni carga, puede requerir una validación ligera. Un soporte sometido a vibración, una carcasa con electrónica, un componente de máquina o una pieza con tolerancias ajustadas pide otra seriedad.

El prototipo tiene sentido cuando reduce incertidumbre. Si una empresa va a lanzar un nuevo producto, rediseñar una pieza existente, validar una solución ante cliente o comprobar un montaje complejo, fabricar una unidad de prueba puede evitar una cadena de errores que después cuesta mucho deshacer.

También conviene prototipar cuando el proceso definitivo es caro. Si hay que fabricar utillaje, preparar moldes, mecanizar materiales costosos o comprometer una pre-serie, una prueba previa ayuda a decidir con más cabeza. Fabricar directamente porque “así ahorramos una fase” puede salir bien en piezas sencillas. En piezas industriales con función real, muchas veces es una apuesta innecesaria.

Un ejemplo sencillo: una empresa rediseña un soporte metálico para reducir peso. En CAD, la pieza cumple geometría, encaja en el conjunto y tiene menos material. Pero hasta que se fabrica y se monta, no se ve si vibra más, si flexa donde no debe o si el operario tiene espacio para apretar los tornillos. El prototipo no es un trámite; es la forma de enfrentar el diseño a la operación.

Otro caso típico aparece con carcasas, cubiertas o piezas de envolvente. El diseño exterior puede estar resuelto, pero el interior puede complicar montajes, ventilación, paso de cables, acceso a tornillos o mantenimiento. Ahí el prototipo aporta una ventaja clara: permite tocar, abrir, cerrar, montar y detectar lo que una revisión en pantalla no siempre muestra.

Situaciones donde merece la pena parar y prototipar:

• Hay varias piezas que deben encajar entre sí.
• El material final tiene comportamiento relevante.
• La pieza se va a montar de forma repetitiva.
• El cliente necesita validar una solución física.
• La fabricación definitiva exige inversión elevada.
• Hay dudas sobre resistencia, rigidez o deformación.
• El diseño depende de ergonomía o manipulación.
• La geometría puede ser difícil de fabricar.

La decisión empresarial es sencilla: si el coste de equivocarse supera claramente el coste de probar, el prototipo tiene sentido.

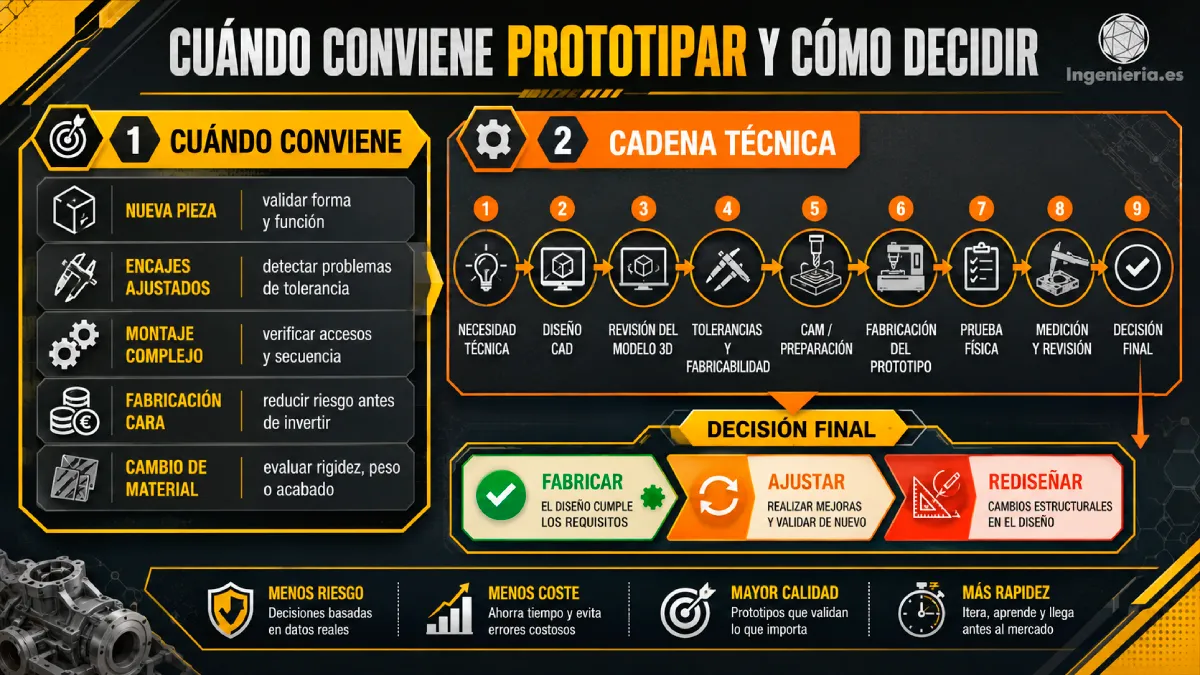

CAD/CAM, modelado 3D y prototipado: cómo encaja todo

Idea clave: CAD, CAM, modelado 3D y prototipado forman una cadena de decisión. Primero se define la necesidad técnica, después se diseña la pieza, se revisa su fabricabilidad, se fabrica el prototipo, se prueba y se decide si fabricar, ajustar o descartar.

El prototipado industrial no debería verse como una fase aislada. Forma parte de una cadena técnica que empieza con una necesidad y termina con una decisión. Esa decisión puede ser avanzar a fabricación, modificar detalles, cambiar material, revisar tolerancias o abandonar una solución que no compensa.

El modelado 3D permite construir la geometría. El CAD permite definir la pieza con precisión. El CAM, cuando aplica, traduce esa geometría a operaciones de fabricación. El prototipo físico demuestra si todo ese trabajo digital aguanta el contacto con la realidad.

Una secuencia práctica sería esta:

1. Necesidad técnica.
2. Requisitos de función, montaje y uso.
3. Diseño CAD.
4. Revisión del modelo 3D.
5. Análisis de tolerancias y fabricabilidad.
6. Preparación CAM si procede.
7. Fabricación del prototipo.
8. Prueba física.
9. Medición y revisión.
10. Ajustes.
11. Decisión: fabricar, rediseñar o descartar.

El orden importa. Si se fabrica demasiado pronto, el prototipo puede convertirse en una pieza cara que solo confirma que faltaba ingeniería. Si se revisa demasiado sin llegar nunca a fabricar, el proyecto se queda atrapado en pantalla. Lo eficaz está en encontrar el punto razonable: diseñar lo suficiente para probar con sentido y probar lo suficiente para decidir.

Fabricación aditiva, CNC y prototipos funcionales

No todos los prototipos deben hacerse con el proceso final. A veces una impresión 3D sirve para validar volumen, ergonomía o interferencias. En otros casos, si la pieza final será mecanizada en aluminio, interesa fabricar el prototipo en un material y proceso más cercanos a la realidad.

La tecnología ayuda, pero no sustituye el sentido común. Una pieza impresa puede validar forma, pero no siempre comportamiento mecánico. Un prototipo mecanizado puede acercarse más a producción, pero será más caro y quizá menos ágil para iterar. La pregunta no es “qué tecnología está de moda”, sino qué necesitas comprobar.

Tipo de prototipo	Uso razonable
Visual	Revisar forma, tamaño y presentación
De encaje	Comprobar interferencias, holguras y montaje
Funcional	Validar uso, manipulación o comportamiento básico
Técnico	Probar material, geometría y proceso cercano al final
Pre-serie	Confirmar fabricación repetible antes de escalar

En fabricación aditiva, la medición y la cualificación del resultado importan mucho. NIST señala retos como variabilidad del proceso, precisión dimensional, calidad superficial y propiedades de materiales; justo los puntos que conviene revisar cuando el prototipo debe servir para algo más que enseñar una forma (NIST, 2024).

Esto es especialmente relevante cuando se pasa de prototipo rápido a fabricación definitiva. Que una pieza salga de una impresora 3D no significa que pueda fabricarse igual en serie. Que una geometría sea imprimible no implica que sea barata de mecanizar. Y que un prototipo funcione una vez no garantiza que el proceso sea repetible sin ajustes.

Errores frecuentes al fabricar sin prototipo

Qué debes saber: Saltarse el prototipo suele trasladar los fallos a una fase más cara. Los problemas más habituales son piezas que no encajan, tolerancias mal planteadas, materiales inadecuados, geometrías difíciles de fabricar, montajes incómodos y cambios tardíos cuando ya hay presupuesto comprometido.

El error más frecuente es confundir velocidad con eficiencia. Fabricar directamente puede parecer rápido, pero si luego aparecen interferencias, retrabajos o piezas rechazadas, la supuesta rapidez se convierte en pérdida operativa. En planta, lo que no se revisa antes acaba apareciendo después con menos margen de maniobra.

Otro fallo típico es enamorarse del modelo 3D. El CAD permite diseñar casi cualquier cosa, pero la fabricación no funciona por entusiasmo. Funciona con herramientas, materiales, radios, espesores, máquinas, operarios, medición y tolerancias. Una geometría posible en pantalla puede ser incómoda, cara o directamente poco razonable en taller.

También se infravalora el montaje. Muchas piezas son correctas por separado y problemáticas en conjunto. Falta acceso para una llave, un tornillo queda escondido, una pestaña molesta, una pieza no entra en el orden previsto o el operario necesita tres manos para hacer una operación sencilla.

Errores habituales al saltarse el prototipado:

• Pieza que no encaja con el conjunto.
• Tolerancias mal definidas.
• Holguras excesivas o interferencias.
• Material elegido por precio, no por función.
• Geometría difícil de mecanizar, doblar o imprimir.
• Costes imprevistos por operaciones complejas.
• Montaje incómodo o poco repetible.
• Falta de acceso para herramientas.
• Diseño bonito en pantalla, pero poco útil en planta.
• Cambios tardíos con inversión ya comprometida.

Error	Consecuencia habitual
No revisar tolerancias	Ajustes manuales, piezas rechazadas o montaje forzado
No validar material	Deformaciones, desgaste, rotura o comportamiento poco representativo
No pensar en fabricación	Operaciones caras, plazos largos o proveedor bloqueado
No probar montaje	Pérdida de tiempo, retrabajos y mala ergonomía
No medir el prototipo	Decisiones basadas en impresión visual, no en datos
No definir objetivo	Prototipo fabricado sin utilidad clara

Si una empresa espera a descubrir el fallo cuando ya tiene piezas fabricadas, llega tarde. No hace falta dramatizar. Basta con mirar el coste real de parar, revisar, pedir cambios, rehacer planos, negociar con proveedor y explicar el retraso al cliente.

La buena noticia es que muchos de estos errores se pueden detectar con una revisión técnica razonable. No siempre hace falta una batería enorme de ensayos. A veces basta con una maqueta de encaje, una primera pieza mecanizada, una prueba de montaje o una medición básica para descubrir que el diseño necesita ajustes.

Cómo decidir si el prototipo está listo para pasar a fabricación

Veredicto técnico: Un prototipo está listo para pasar a fabricación cuando cumple su función, encaja con el conjunto, puede fabricarse con el proceso previsto, no genera problemas de montaje y responde al uso real esperado. Si deja dudas relevantes, conviene ajustar antes de comprometer producción.

La validación de un prototipo no debería depender de una sensación. “Parece que va bien” no es un criterio técnico. Para decidir si una pieza pasa a fabricación, hay que revisar lo que se quería validar desde el principio y comprobar si el resultado responde con claridad.

Si el objetivo era validar encaje, hay que montar la pieza con el conjunto real o con una referencia fiable. Si el objetivo era revisar tolerancias, hay que medir. Si el objetivo era comprobar ergonomía, hay que manipularla como se hará en uso. Si el objetivo era estimar fabricabilidad, hay que escuchar al taller y revisar operaciones, tiempos, fijaciones y posibles complicaciones.

Criterios para dar el visto bueno:

• La pieza cumple la función definida.
• Las medidas relevantes están dentro de lo esperado.
• El montaje es posible y repetible.
• No aparecen interferencias con otras piezas.
• El material responde de forma coherente al uso previsto.
• El proceso de fabricación es viable.
• El coste no se dispara por geometría o tolerancias innecesarias.
• La pieza puede inspeccionarse con criterios claros.
• Los ajustes pendientes son menores y están identificados.
• La decisión de fabricar se puede justificar técnicamente.

Resultado de la prueba	Decisión recomendada
Encaja y funciona	Preparar fabricación o pre-serie
Funciona, pero requiere ajustes	Rediseñar detalles concretos
No cumple medidas	Revisar CAD y tolerancias
El material falla	Cambiar material, espesor o geometría
Fabricarlo sale demasiado caro	Optimizar geometría o proceso
El montaje es incómodo	Revisar accesos, fijaciones y secuencia
La prueba no responde al objetivo	Redefinir validación y repetir con criterio

La matriz anterior evita debates eternos. Si el prototipo cumple, se avanza. Si funciona con ajustes, se corrige. Si falla en puntos de base, se vuelve al diseño. Si fabricarlo resulta inviable por coste o proceso, la pieza no está madura para producción.

También conviene documentar la prueba. No hace falta redactar una tesis, pero sí registrar qué se ha probado, con qué material, qué medidas se han tomado, qué problemas han aparecido y qué cambios se recomiendan. Esa documentación reduce discusiones y ayuda a que la siguiente iteración sea mejor.

Una validación útil debe terminar con una decisión. Fabricar, ajustar, cambiar material, modificar tolerancias, revisar montaje o descartar. El peor resultado es quedarse en una zona gris donde nadie sabe si el prototipo ha servido para avanzar o solo para ocupar una reunión más.

Cómo integrar el prototipo en una decisión empresarial

Idea clave: El prototipo debe tratarse como una herramienta de decisión, no como una pieza aislada. Su valor está en reducir incertidumbre técnica, proteger inversión, mejorar comunicación con cliente y evitar que una empresa lleve a producción un diseño que todavía no está preparado.

Desde una perspectiva empresarial, el prototipo tiene sentido cuando ayuda a decidir mejor. No es solo un asunto de ingeniería. Afecta a compras, producción, calidad, plazos, relación con cliente y margen del proyecto.

Una dirección industrial puede ver el prototipo como coste adicional. Es comprensible si se mira de forma aislada. Pero el análisis cambia cuando se compara con el coste de una serie defectuosa, un utillaje mal planteado, una entrega retrasada o un rediseño cuando el proveedor ya ha empezado a fabricar.

La lógica operativa es sencilla:

1. Si la incertidumbre es baja, la validación puede ser ligera.
2. Si la incertidumbre es media, conviene prototipar antes de escalar.
3. Si la incertidumbre es alta, fabricar directamente es una decisión arriesgada.
4. Si el coste de error es elevado, el prototipo suele estar más que justificado.

Nivel de riesgo	Ejemplo	Acción razonable
Bajo	Pieza simple, sin carga ni encajes ajustados	Revisión técnica y fabricación controlada
Medio	Pieza con montaje, tolerancias o material relevante	Prototipo de validación
Alto	Componente funcional, fabricación cara o cliente exigente	Prototipo técnico y prueba documentada
Muy alto	Utillaje, serie larga o fallo con impacto operativo	Prototipo, pre-serie y validación formal

Esta forma de pensar evita dos extremos: prototipar todo o no prototipar nada por ahorrar. La empresa eficiente no prueba por costumbre. Prueba cuando la validación reduce riesgo y ayuda a tomar una decisión más sólida.

El prototipo también mejora la comunicación. Un cliente puede entender mejor una pieza física que un plano. Un responsable de producción puede detectar antes un problema de montaje. Un proveedor puede proponer ajustes de fabricabilidad. Un técnico de calidad puede definir mejor qué medir.

Conclusión: validar antes de fabricar es trabajar con cabeza

Idea final: Prototipar no es añadir una fase decorativa al proyecto. Es usar una prueba física para comprobar diseño, fabricación, montaje y uso antes de invertir más. Cuando el prototipo responde a una pregunta concreta, ayuda a decidir con menos improvisación y más criterio técnico.

Fabricar sin prototipo puede salir bien en piezas simples y muy controladas. En desarrollos industriales con encajes, materiales exigentes, tolerancias relevantes o inversión de fabricación, suele ser una mala apuesta. El problema no es fabricar rápido; el problema es fabricar sin haber validado lo suficiente.

Un buen prototipo empieza antes de la máquina. Empieza en la definición funcional, el diseño CAD/CAM, la revisión de geometría, la elección de material, la fabricabilidad y la claridad de las tolerancias. La máquina fabrica lo que se le entrega. Si lo que se le entrega está mal pensado, el resultado físico lo pondrá en evidencia.

Antes de pasar una pieza a fabricación, revisa el diseño, define qué quieres validar y trabaja con un prototipo que responda a una pregunta concreta. Esa es la diferencia entre probar por probar y tomar una decisión técnica con fundamento.

Referencias consultadas

• American Society of Mechanical Engineers. (2018). Y14.5 Dimensioning and tolerancing. ASME. https://www.asme.org/codes-standards/find-codes-standards/dimensioning-and-tolerancing/2018
• International Organization for Standardization. (2017). ISO 1101:2017: Geometrical product specifications (GPS)—Geometrical tolerancing—Tolerances of form, orientation, location and run-out. ISO. https://www.iso.org/standard/66777.html
• National Institute of Standards and Technology. (2024). Measurement science for additive manufacturing program. NIST. https://www.nist.gov/programs-projects/measurement-science-additive-manufacturing-program
• U.S. Department of Defense. (2024). DoD producibility and manufacturability engineering guide. Office of the Under Secretary of Defense for Research and Engineering. https://www.cto.mil/wp-content/uploads/2024/06/DoD-Producibility-and-Manufacturability-2024.pdf
