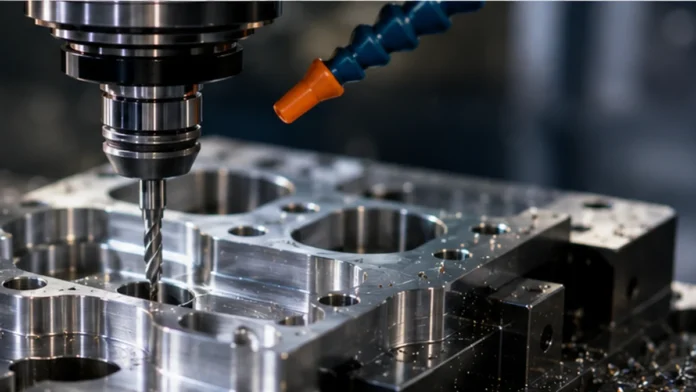

Los modelos 3D son fenomenales: se ven limpios, proporcionados y perfectamente resueltos en pantalla. El problema aparece cuando ese volumen digital tiene que sujetarse, fresarse y medirse en un taller. Para entender cómo convertir un diseño 3D en una pieza mecanizada con CNC, hay que asumir que el archivo es el punto de partida. Antes de fabricar, su geometría debe revisarse, adaptarse al material, programarse y contrastarse con las condiciones reales del Mecanizado CNC.
El modelo CAD define la forma final, pero no indica por sí mismo cómo debe retirarse el material. Esa tarea corresponde a la programación CAM, donde se decide qué herramienta entra en cada zona, cómo se fija la pieza en bruto, desde qué punto se referencian los movimientos y qué operaciones se ejecutan. Sobre el papel, una cavidad puede parecer sencilla; en máquina, quizá resulte inaccesible, obligue a utilizar una herramienta demasiado larga o requiera reposicionar el componente.
El recorrido completo incluye la revisión del diseño, la definición de tolerancias, la elección del material, la programación de trayectorias, la preparación de la máquina, el mecanizado, el control dimensional y el acabado. Entender estas fases permite enviar mejores archivos, recibir valoraciones más precisas y detectar con antelación decisiones que pueden encarecer o bloquear el proyecto.
Mecanizado CNC · flujo técnico

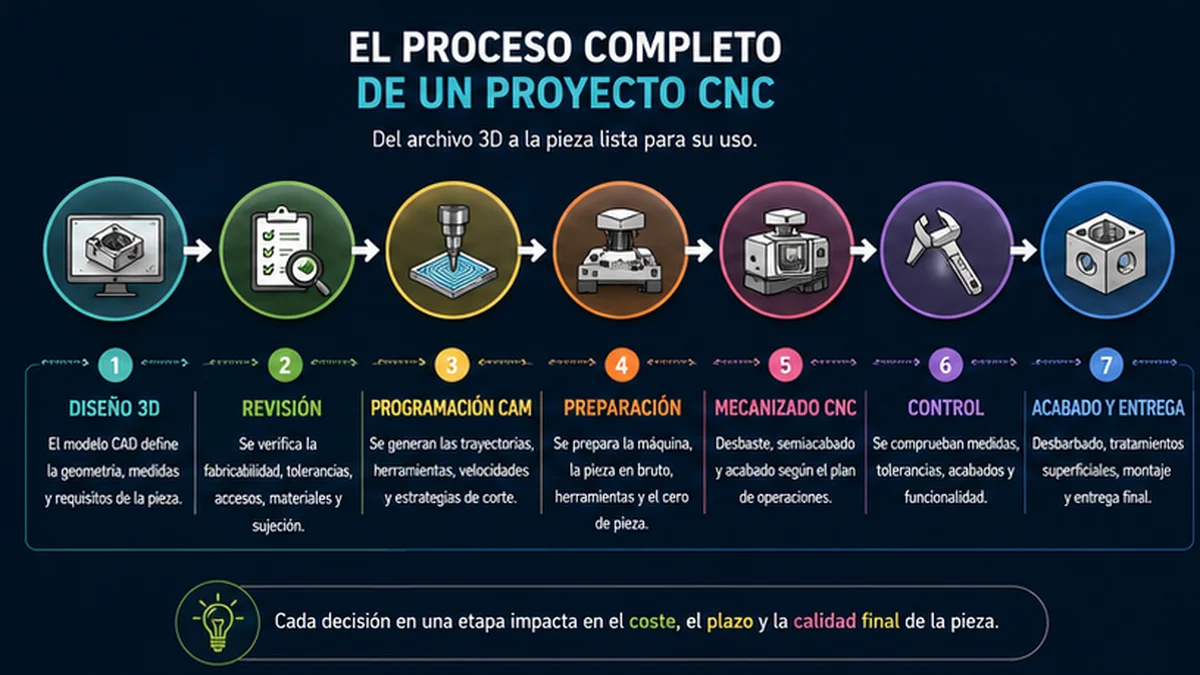

Flujo de un proyecto de mecanizado CNC
La fabricación comienza con una geometría digital, pero requiere revisar la fabricabilidad, programar las operaciones, preparar correctamente la máquina y verificar la pieza antes de completar los acabados.
-
Modelo CAD
Define la geometría nominal, las dimensiones y las características de la pieza.
-
Revisión de fabricabilidad
Comprueba accesos, radios, espesores, tolerancias, sujeción y coherencia del archivo.
-
Programación CAM
Convierte la geometría en operaciones y trayectorias de herramienta.
-
Preparación
Configura la pieza en bruto, el utillaje, las herramientas y el cero de pieza.
-
Mecanizado CNC
Ejecuta las fases de desbaste, semiacabado y acabado previstas.
-
Control dimensional
Verifica medidas, relaciones geométricas, encajes y superficies funcionales.
-
Acabado y entrega
Completa el desbarbado, lijado, pulido, unión, montaje o tratamiento requerido.
Definición
CAD y fabricabilidad
Producción
CAM, preparación y mecanizado
Validación
Control, acabado y entrega
Lectura técnica: un modelo CAD correcto no garantiza una pieza fabricable. Los accesos de herramienta, la sujeción, el material, las tolerancias y el método de inspección condicionan el resultado. Una revisión temprana evita rehacer programas, cambiar utillajes o descubrir incompatibilidades cuando el mecanizado ya ha comenzado.

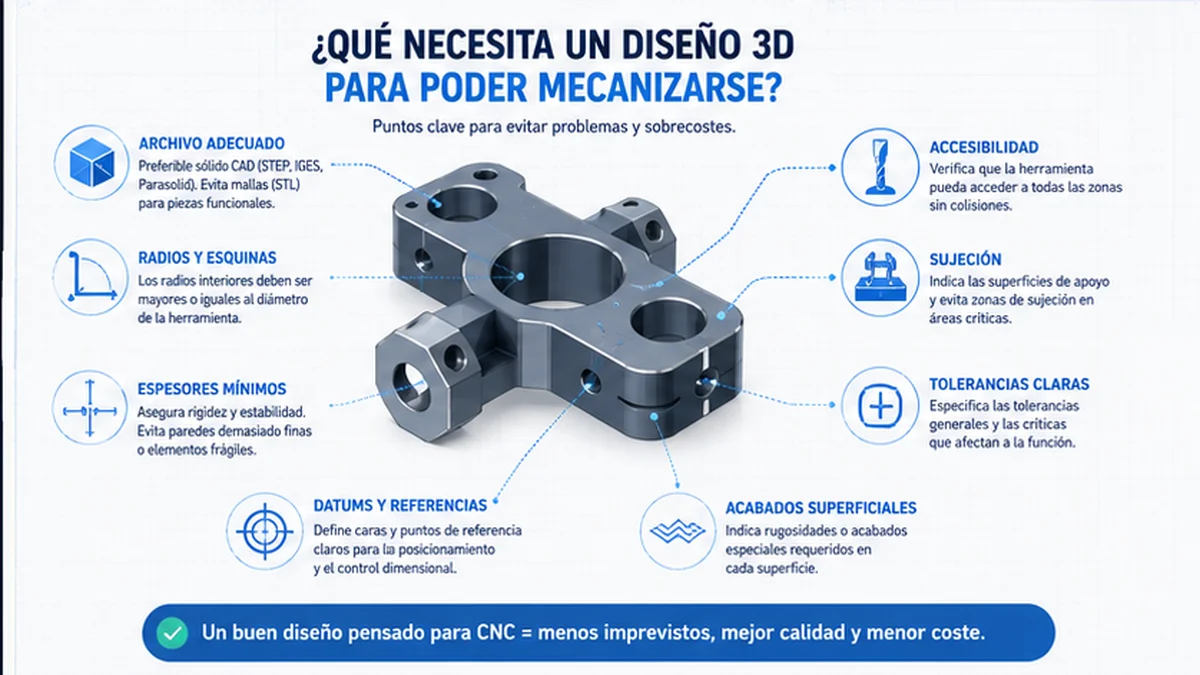

Qué necesita un diseño 3D para poder mecanizarse
Idea clave: Un modelo apto para visualización o impresión 3D puede resultar poco viable para mecanizado. Antes de programarlo, conviene comprobar la integridad del archivo, el acceso de la herramienta, los radios interiores, los espesores, las cavidades, las superficies de referencia, las tolerancias funcionales y el sistema previsto para sujetar la pieza.
Un diseño se considera mecanizable cuando puede transformarse mediante herramientas reales, movimientos disponibles y una sujeción estable. Esta definición parece obvia, pero evita uno de los errores más habituales: pensar que una geometría correcta en CAD puede enviarse directamente a producción.
La máquina no interpreta la intención estética del diseñador. Trabaja con una herramienta de corte que tiene diámetro, longitud, portaherramientas y límites físicos. También necesita espacio para aproximarse a la pieza, evacuar la viruta y mantener una orientación compatible con los ejes disponibles.
Antes de iniciar un proyecto de Mecanizado CNC, conviene revisar si cada superficie puede fabricarse con las herramientas, los accesos y los sistemas de sujeción previstos. Esta revisión de fabricabilidad debe realizarse antes de cerrar el presupuesto y, desde luego, antes de generar el programa de máquina.
Integridad y formato del archivo
El primer control afecta al propio modelo. El proveedor necesita una geometría inequívoca, sin caras duplicadas, huecos accidentales, superficies desconectadas ni intersecciones incoherentes. Cuando el archivo representa un sólido cerrado, el software CAM puede distinguir con mayor fiabilidad qué volumen corresponde a la pieza final y qué material debe eliminarse.
Los formatos de malla, como STL u OBJ, describen la superficie mediante una colección de triángulos. Funcionan bien en impresión 3D y pueden utilizarse en ciertos trabajos de relieve o copiado, pero no conservan la misma información geométrica que un sólido CAD. Una curva pasa a ser una sucesión de facetas y las modificaciones paramétricas se complican.
Para fabricar una pieza a partir de un archivo CAD suele resultar más operativo entregar:
- Un modelo tridimensional editable o intercambiable, preferentemente en un formato sólido ampliamente admitido.
- Un plano 2D cuando existan tolerancias particulares, roscas, ajustes, acabados localizados o referencias geométricas.
- Una indicación clara de la versión que prevalece si se envían varios archivos.
- Información sobre el uso de la pieza y las superficies que intervienen en el montaje.
Un modelo impecable acompañado de un plano desactualizado genera más problemas que un archivo sencillo con requisitos coherentes. La trazabilidad documental empieza por evitar contradicciones.
Radios interiores, cavidades y accesibilidad
Las fresas rotativas no pueden producir una esquina interior completamente viva mediante una operación convencional. El radio interior de la pieza queda condicionado por el diámetro de la herramienta y por la trayectoria que esta necesita describir.
Imagina una carcasa con una cavidad rectangular. Si las esquinas interiores se han diseñado con un radio inferior al de la fresa disponible, la geometría no podrá reproducirse tal como está. Las alternativas pasan por aumentar el radio, utilizar una herramienta menor, incorporar un alivio específico o replantear la unión con la pieza que debe encajar.
Una herramienta más pequeña tampoco resuelve siempre el problema. Al reducir su diámetro suele disminuir su rigidez, y una cavidad profunda puede exigir una longitud de salida elevada. Esa combinación favorece la flexión, las vibraciones y las marcas sobre la superficie.
La geometría de la herramienta y su acceso a las distintas caras condicionan la fabricabilidad. Por eso, conviene revisar radios interiores, profundidad de cavidades, espesores y orientación antes de iniciar la programación CAM. Las guías de diseño de Protolabs Network destacan precisamente las limitaciones derivadas de la forma de la herramienta, su alcance y los cambios de posición necesarios (Protolabs Network, s. f.).
Espesores, paredes y zonas delicadas
Las paredes delgadas pueden deformarse bajo la fuerza de corte o durante la sujeción. El riesgo cambia con el material, la altura de la pared, la dirección de mecanizado y la cantidad de material que permanece alrededor.
No existe un espesor universal válido para cualquier proyecto. Una pared corta de un plástico técnico estable se comporta de forma distinta a una superficie alta, larga y expuesta al calentamiento. En madera o laminados también influyen la dirección de la fibra, la composición del tablero y el estado de sus recubrimientos.
Antes de aprobar el diseño, conviene identificar:
- Paredes altas con poca sección
- Nervios estrechos
- Lengüetas que podrían vibrar
- Fondos de cavidad demasiado finos
- Zonas que perderán apoyo durante el desbaste
- Detalles pequeños que obligan a utilizar herramientas poco rígidas.
Aquí está la clave: la pieza cambia de comportamiento a medida que se retira material. Un bloque inicialmente rígido puede convertirse en una geometría flexible durante las últimas operaciones.
Tolerancias y superficies de referencia
Las tolerancias deben definirse donde cumplen una función. Un alojamiento, una cara de apoyo, una ranura de montaje o un contorno que debe coincidir con otro componente pueden necesitar un control específico. El resto de las dimensiones puede trabajar con tolerancias generales acordes con el proceso.
Pedir el mismo nivel de precisión en toda la pieza suele aumentar la programación, el tiempo de mecanizado, la inspección y el riesgo de rechazo sin aportar valor funcional. La buena ingeniería no persigue la desviación mínima posible; busca una desviación compatible con el montaje y el uso.
Una revisión de fabricabilidad debería dejar resueltas estas preguntas:
- ¿Qué caras se utilizan para posicionar la pieza?
- ¿Qué dimensiones afectan al encaje o al montaje?
- ¿Dónde se medirá el cero de referencia?
- ¿Qué superficies deben conservar una relación geométrica?
- ¿El acabado posterior añade o elimina material?
- ¿Las tolerancias se aplican antes o después del acabado?
- ¿Hay zonas estéticas donde las marcas de herramienta sean inaceptables?
La respuesta práctica a cómo convertir un diseño 3D en una pieza mecanizada con CNC empieza aquí: convertir requisitos funcionales en instrucciones de fabricación claras.
Del CAD al CAM: cómo se programa el mecanizado
En pocas palabras: El CAD define qué pieza quieres obtener; el CAM establece cómo se fabricará. En esta fase se seleccionan la pieza en bruto, el cero, la sujeción, las herramientas, las operaciones y las trayectorias. Después se simula el proceso, se comprueban posibles colisiones y se genera el programa compatible con el control CNC.
Cuando el diseño se considera fabricable, comienza la preparación digital del proceso. El modelo se importa al entorno CAM y se sitúa dentro de una representación de la pieza en bruto. Ese bloque virtual debe corresponderse con el material que llegará a máquina, incluidos los márgenes de amarre y las zonas que permanecerán accesibles.
El programador define a continuación el sistema de coordenadas. El llamado cero de pieza relaciona el modelo digital con una posición física que el operario podrá localizar en la máquina. Si esta referencia está mal elegida o se pierde durante un reposicionamiento, las operaciones posteriores pueden quedar desplazadas.
Secuencia habitual de programación
Un flujo CAM completo suele incluir estas operaciones:
- Importar y comprobar el modelo. Se revisan orientación, unidades, superficies y correspondencia con el plano.
- Definir la pieza en bruto. Se establece la forma inicial y el excedente disponible.
- Elegir el cero de pieza. Se fija una referencia accesible, repetible y compatible con el utillaje.
- Diseñar la sujeción. Se comprueba qué zonas quedarán libres y cómo se resistirán las fuerzas de corte.
- Seleccionar herramientas. Cada fresa se asigna según material, alcance, geometría y acabado esperado.
- Programar el desbaste. Se elimina la mayor parte del material manteniendo una carga de corte estable.
- Programar semiacabados. Se uniformiza el material restante en geometrías que requieren control adicional.
- Crear operaciones de acabado. Se trabajan superficies, contornos, fondos, cantos y detalles finales.
- Simular y verificar. Se comprueban recorridos, material restante, movimientos de enlace y posibles colisiones.
- Postprocesar. Las trayectorias se traducen al lenguaje que interpreta el control concreto de la máquina.
El software ayuda a calcular, visualizar y verificar, pero no corrige automáticamente un diseño inadecuado. Tampoco decide por sí mismo la estrategia más rentable. Dos programadores pueden plantear recorridos diferentes para la misma pieza, con consecuencias sobre el tiempo de máquina, el desgaste de herramienta, la sujeción y el acabado.
En un flujo CAD/CAM, el diseño aporta la geometría y el entorno CAM permite elegir herramientas, configurar parámetros, generar trayectorias, verificar el trabajo y producir el código compatible con el control. La documentación de ENCY describe esta continuidad desde la geometría hasta el G-code y subraya la necesidad de comprobar la compatibilidad con la combinación real de máquina y controlador (ENCY Software, 2026).
Desbaste y acabado cumplen funciones diferentes
El desbaste busca retirar material de manera estable y dejar una cantidad controlada para operaciones posteriores. No pretende generar directamente la superficie final. En piezas voluminosas puede combinarse con operaciones intermedias destinadas a liberar zonas, reducir tensiones o mantener apoyos durante más tiempo.
El acabado trabaja sobre el material remanente con una estrategia adaptada a la geometría final. Una superficie plana, un contorno vertical y una forma orgánica requieren trayectorias distintas. También cambian la herramienta, el solape entre pasadas, la orientación y la dirección de corte.
La calidad superficial no depende únicamente de reducir el paso entre trayectorias. Intervienen la rigidez del conjunto, la evacuación de viruta, el estado de la herramienta, la estabilidad térmica, la sujeción y la respuesta del material. Apretar parámetros sin criterio puede alargar el ciclo sin mejorar la pieza.
Simulación y comprobación de colisiones
La simulación debe representar el proceso con un nivel de detalle suficiente para detectar movimientos no deseados. No basta con comprobar que la punta de la fresa sigue la superficie. También pueden colisionar el portaherramientas, el cabezal, la mesa, las mordazas, las bridas o una parte de la propia pieza.
La verificación debe revisar:
- Entradas y salidas de herramienta
- Movimientos rápidos entre operaciones
- Material residual
- Excesos de mecanizado
- Longitud útil de la herramienta
- Proximidad del portaherramientas
- Giros de ejes rotativos
- Límites de recorrido
- Compatibilidad del postprocesador
- Posición real del utillaje.
Una buena simulación reduce incertidumbre, pero no sustituye la preparación física. En máquina todavía deben comprobarse herramientas, correctores, referencias, aprietes y condiciones de trabajo.
Tres ejes, 3+2 y cinco ejes
El mecanizado de tres ejes desplaza la herramienta en las direcciones lineales X, Y y Z. Resulta adecuado para placas, cavidades abiertas, contornos, superficies accesibles desde una orientación y muchas piezas prismáticas.
Cuando hay que trabajar varias caras, la pieza puede desmontarse, girarse y referenciarse de nuevo. Esta solución tiene sentido si los cambios son sencillos y las tolerancias entre caras permiten trabajar con varios montajes.
El mecanizado 3+2 utiliza los ejes rotativos para orientar la pieza o el cabezal y después ejecuta el corte con una posición angular fija. Permite acceder a caras inclinadas sin necesidad de realizar siempre un movimiento simultáneo complejo.
El Mecanizado CNC de 5 ejes adquiere interés cuando la geometría combina superficies curvas, inclinaciones, mecanizado en varias caras o accesos desde distintos ángulos. Puede reducir reposicionamientos y ayudar a conservar referencias entre operaciones, aunque exige una preparación y una simulación más elaboradas.
Mecanizado CNC · elección de configuración
Comparativa entre mecanizado CNC de tres y cinco ejes
La elección no depende únicamente de la complejidad aparente de la pieza. También deben valorarse los accesos de herramienta, los reposicionamientos, la programación, el coste operativo y las limitaciones geométricas reales.
| Criterio | Tres ejes | Cinco ejes |
|---|---|---|
| Geometría adecuada | Placas, cajeras, contornos y superficies accesibles desde arriba. | Superficies complejas, caras inclinadas y accesos múltiples. |
| Reposicionamientos | Pueden ser necesarios para trabajar varias caras. | Pueden reducirse según la geometría. |
| Programación | Generalmente más directa. | Más exigente en orientación, cinemática y simulación. |
| Coste operativo | Adecuado para piezas sencillas. | Se justifica cuando evita montajes o resuelve accesos. |
| Limitación principal | Acceso condicionado por una orientación. | Sigue limitado por herramientas, portaherramientas y geometrías internas. |
Lectura técnica: cinco ejes no significa acceso ilimitado ni mejor resultado automático. La ventaja aparece cuando reduce montajes, mejora la orientación de la herramienta o permite trabajar superficies inaccesibles en una sola preparación. Para piezas simples, tres ejes puede ofrecer una solución más directa y económica.
Cinco ejes no significa automáticamente mejor. Para una pieza plana con cajeras sencillas, utilizar una máquina más compleja puede aportar poco valor. La decisión debe basarse en accesibilidad, número de montajes, relaciones geométricas, volumen de trabajo y coste total.
Cómo influyen el material y la preparación de la pieza
Qué debes saber: El mismo modelo requiere programas diferentes cuando cambia el material. La herramienta, el avance, el giro, la profundidad de pasada, la evacuación de viruta, la refrigeración y la sujeción deben ajustarse a su comportamiento. También cambian los riesgos de vibración, deformación, astillado, calentamiento y deterioro superficial.
La programación CAM no puede separarse del material. Una trayectoria geométricamente correcta puede comportarse mal si se ejecuta con una herramienta inadecuada, una evacuación deficiente o un amarre que deforma la pieza.
Las velocidades y avances deben calcularse a partir de las recomendaciones del fabricante de la herramienta, las características de la máquina y las condiciones reales de corte. Publicar valores universales para madera, metacrilato o plásticos técnicos sería poco serio: el diámetro, el número de filos, la profundidad de pasada y el sistema de aspiración pueden cambiar por completo el resultado.
La sujeción forma parte del proceso
La pieza en bruto necesita permanecer estable mientras recibe fuerzas que cambian de dirección. El sistema de sujeción debe resistirlas sin marcar zonas visibles, deformar paredes o bloquear las superficies que deben mecanizarse.
Entre las soluciones habituales se encuentran:
- Mordazas y topes mecánicos para bloques rígidos.
- Mesas de vacío para tableros y componentes de gran superficie.
- Plantillas específicas para geometrías repetitivas.
- Placas sacrificables que permiten mecanizar el contorno.
- Bridas colocadas fuera de las trayectorias.
- Utillajes blandos adaptados a superficies terminadas.
- Referencias mecánicas para repetir la posición en series cortas.
Una pieza puede necesitar varios sistemas a lo largo del proceso. El desbaste se ejecuta con apoyos que más tarde se eliminan, mientras que el acabado de la segunda cara requiere sujetar el componente sin dañar las superficies ya mecanizadas.
El calor y la viruta se gestionan de forma distinta
En madera y tableros, la prioridad suele situarse en la aspiración de polvo, la limpieza del filo y el control del astillado. En metacrilato, la viruta debe salir de la zona de corte antes de acumular calor y adherirse a la herramienta.
Los plásticos técnicos presentan respuestas muy distintas. Algunos mantienen una buena estabilidad dimensional; otros absorben humedad, se deforman con la temperatura o acumulan tensiones internas. El material debe identificarse con precisión, porque “plástico” no constituye una especificación suficiente para programar.
El Solid Surface combina mecanizado con operaciones posteriores como lijado, unión o termoformado en determinados proyectos. La viabilidad del Mecanizado de Solid Surface depende del diseño, el espesor, la composición concreta del material y el resultado final que se persigue.
Mecanizado CNC · selección de materiales
Comparativa operativa de materiales habituales en proyectos CNC
El material condiciona la estrategia de mecanizado, la evacuación del residuo, la sujeción, la estabilidad dimensional y el acabado posterior. Esta comparativa resume los controles más relevantes en cuatro familias utilizadas en proyectos técnicos, decorativos y de mobiliario.
| Material | Aplicaciones habituales | Aspectos que controlar | Acabados posibles | Ejemplo de uso |
|---|---|---|---|---|
| Solid Surface | Encimeras, lavabos, mobiliario, revestimientos y elementos personalizados. | Evacuación del residuo, estado de la herramienta, calentamiento localizado, sujeción y proceso posterior de unión o termoformado. |
|
Mostrador curvo con huecos técnicos y encuentros preparados para su montaje. |
| Mecanizado de madera y laminados | Mobiliario, paneles, revestimientos, retail, contract, soluciones acústicas y piezas decorativas. | Dirección de la fibra, humedad, astillado, recubrimientos, aspiración, deformación del tablero y fuerza de sujeción. |
|
Panel acústico ranurado con patrón repetitivo y puntos de fijación ocultos. |
| Metacrilato | Expositores, señalética, protecciones, luminarias y elementos transparentes. | Acumulación de calor, evacuación de viruta, tensiones internas, marcas de sujeción y calidad del canto. |
|
Difusor luminoso con alojamientos, perforaciones y contorno pulido. |
| Plásticos técnicos | Guías, apoyos, aislantes, componentes de maquinaria, utillajes y prototipos funcionales. | Estabilidad dimensional, temperatura, humedad, recuperación elástica, rebabas y tensiones por amarre. |
|
Guía de deslizamiento con taladros de fijación y superficies funcionales. |
Lectura técnica: utilizar los mismos parámetros en todos los materiales puede provocar calor, astillado, deformaciones, rebabas o acabados deficientes. La herramienta, la aspiración, el amarre y la estrategia de corte deben adaptarse tanto a la materia prima como al proceso posterior de lijado, pulido, unión o montaje.
Solid Surface
Este material permite fabricar componentes continuos y geometrías personalizadas para arquitectura, interiorismo y equipamiento comercial. El mecanizado puede preparar huecos, cantos, rebajes, uniones y superficies destinadas a operaciones posteriores.
Conviene definir desde el principio qué zonas quedarán vistas, qué elementos se unirán y si existe un proceso de conformado posterior. Una unión puede necesitar reservas de material o superficies específicas, mientras que una geometría termoformada debe coordinarse con el espesor y el radio del diseño.
Madera y laminados
La madera presenta un comportamiento condicionado por la fibra, la humedad y la estructura interna. El sentido de corte influye en la calidad del borde, y una herramienta poco adecuada puede producir astillado o desgarro en las salidas.
En tableros laminados, el recubrimiento añade otra variable. El programa debe proteger las dos caras cuando quedan vistas y evitar que la sujeción dañe la superficie. En elementos de mobiliario o contract también interesa coordinar mecanizado de madera, canteado, montaje y acabado para que las referencias coincidan.
Metacrilato y plásticos técnicos
El metacrilato exige controlar la generación de calor y retirar la viruta con rapidez. Si el material se reblandece alrededor del filo, puede adherirse a la herramienta y deteriorar el canto. La estrategia debe favorecer un corte limpio y una evacuación continua.
Los plásticos técnicos requieren identificar el polímero y su estado de suministro. Dos materiales visualmente parecidos pueden comportarse de manera opuesta frente a la temperatura, la humedad o el amarre. Para evitar sorpresas en taller, la designación comercial debería acompañarse de una ficha o referencia inequívoca.
Control dimensional, acabado y elección del proveedor
Veredicto técnico: La pieza no está terminada cuando finaliza el programa CNC. Después deben comprobarse sus dimensiones, tolerancias, referencias, encajes, superficies y acabado. La primera unidad sirve para validar el proceso; un prototipo verifica la función; una serie corta requiere además repetibilidad, trazabilidad y criterios claros de aceptación.
El control debe planificarse antes de mecanizar. Si una dimensión resulta importante para el montaje, hay que establecer cómo se medirá, con qué referencia y en qué momento del proceso. Dejar esta decisión para el final puede convertir una comprobación sencilla en una operación incómoda o poco fiable.
Las herramientas de control dependen de la geometría y de la exigencia del proyecto. Un calibre puede resolver una medida accesible, mientras que una relación espacial entre varias caras puede requerir equipos de medición tridimensional o métodos de inspección específicos.
Qué se revisa después del mecanizado
Las verificaciones habituales:
- Dimensiones generales.
- Diámetros, profundidades y posiciones.
- Planitud de superficies de apoyo.
- Perpendicularidad entre caras.
- Paralelismo cuando afecta al montaje.
- Encajes con otros componentes.
- Continuidad de superficies.
- Marcas de herramienta.
- Cantos, rebabas y aristas.
- Correspondencia con plantillas o conjuntos.
- Acabado visual en zonas expuestas.
- Funcionamiento de la pieza dentro del montaje.
La inspección industrial está avanzando hacia sistemas más próximos a producción, donde los resultados de medición pueden utilizarse para detectar desviaciones y ajustar el proceso antes de terminar el lote. American Machinist recoge esta evolución de la metrología CNC hacia una integración mayor entre fabricación e inspección (American Machinist, 2026).
Primera pieza, prototipo y serie corta
Estos conceptos no significan lo mismo.
- La primera pieza permite comprobar que el programa, las herramientas y el amarre producen el resultado esperado. Puede revelar una desviación de referencia, una vibración, un exceso de material o una secuencia mejorable.
- El prototipo debe validar la función. Aunque cumpla dimensionalmente, todavía puede fallar en montaje, ergonomía, resistencia, aspecto o interacción con otras piezas. Esta validación corresponde al proyecto, no únicamente al taller.
- La serie corta exige repetir el resultado. El proveedor debe conservar referencias, herramientas, programas, utillajes e instrucciones de inspección. La pieza número diez debe responder a los mismos criterios que la primera, dentro de las tolerancias acordadas.
Si el prototipo obliga a modificar el diseño, conviene actualizar el archivo maestro y su plano antes de reiniciar la fabricación. Corregir únicamente el programa CAM puede resolver una unidad, pero deja una documentación técnica incoherente.
El acabado puede modificar el resultado
Lijar, pulir, pintar, recubrir, unir o cantear cambia la superficie. Algunos procesos eliminan material; otros añaden espesor. Por este motivo, las dimensiones funcionales deben referirse al estado correcto: antes del acabado, después del acabado o en ambos momentos.
También hay que distinguir entre acabado estético y acabado funcional. Una marca leve puede ser admisible en una cara oculta, pero inaceptable en un mostrador, una luminaria o un componente que desliza sobre otra superficie.
Antes de aprobar el trabajo, resulta útil acordar:
- Qué caras quedan vistas
- Qué nivel de marca de herramienta se admite
- Qué cantos deben suavizarse
- Qué superficies intervienen en una unión
- Qué zonas se lijan o pulen
- Quién realiza el montaje
- Cómo se protege la pieza durante transporte y manipulación.
Qué debes enviar para valorar un proyecto de mecanizado CNC
Prepara esta información antes de solicitar presupuesto:
- Archivo 3D: modelo correcto, actualizado y en un formato compatible.
- Plano 2D: cuando existan tolerancias, roscas, ajustes, acabados o referencias particulares.
- Dimensiones generales: especialmente cuando condicionan la capacidad de máquina.
- Material: designación concreta, marca o ficha cuando resulte necesario.
- Número de unidades: prototipo, primera unidad, serie corta o reposición.
- Tolerancias relevantes: aplicadas únicamente a las funciones que las necesitan.
- Acabado: mecanizado visto, lijado, pulido, pintado, canteado, unión u otra operación.
- Aplicación de la pieza: función, entorno, cargas, contacto y condiciones de uso.
- Condiciones de montaje: componentes relacionados, fijaciones y superficies de apoyo.
- Fecha objetivo: indicando si incluye validación, acabado, montaje o transporte.
- Criterios visuales: caras vistas, muestras de acabado o límites de aceptación.
- Documentación complementaria: imágenes, conjunto CAD, despiece o instrucciones de montaje.
El modelo 3D inicia el proyecto, pero no contiene por sí mismo todas las decisiones necesarias para fabricar. Una pieza viable surge cuando geometría, material, herramientas, máquina, sujeción, tolerancias y acabado se analizan como un sistema.
La revisión de fabricabilidad evita que los problemas lleguen a máquina. Permite adaptar radios, resolver accesos, limitar deformaciones, definir referencias y decidir si la pieza necesita tres ejes, cinco ejes o varios montajes. También facilita que el presupuesto refleje el trabajo real, en lugar de apoyarse en supuestos que después generen cambios.
Antes de enviar el diseño a un proveedor, conviene guardar y completar la lista anterior. Una solicitud bien documentada permite valorar la pieza con criterio técnico, plantear alternativas y detectar a tiempo cualquier modificación necesaria.
Referencias consultadas:
- Protolabs Network. (s. f.). How to design parts for CNC machining.
- Protolabs Network. (s. f.). CNC machining ISO-based tolerances and finishes. https://www.hubs.com/knowledge-base/cnc-machining-iso-based-tolerances-and-finishes/
- ENCY Software. (2026, 27 de febrero). Best CNC router software: CNC software guide for your machine. https://encycam.com/articles/best-cnc-router-software/
- American Machinist. (2026). Developments reshaping CMM metrology for CNC machining. https://www.americanmachinist.com/cmm-and-qc/article/55389724/developments-reshaping-cmm-metrology-for-cnc-machining-manufacturing-insights
